Faseroptischer Linearer Wärmemelder

Ein einziges LHD-Glasfaserkabel kann große Entfernungen abdecken, wodurch mehrere Sensoren oder mehrere Linear Heat Detection (LHD)-Systeme überflüssig werden und eine kosteneffiziente Lösung zur effizienten Überwachung großer Bereiche entsteht. Zusätzlich bieten faseroptische LHD-Systeme eine gleichbleibende Leistung über die gesamte Länge und ermöglichen so eine zuverlässige Überwachung großer Bereiche.

Das faseroptische LHD-System bietet eine hohe Empfindlichkeit und genaue Temperaturauflösung, da es in der Lage ist, Temperaturänderungen über die gesamte Länge der Faser zu messen. Diese Sensorfähigkeit ermöglicht eine genauere und reaktionsschnellere Überwachung als andere thermische Detektionssysteme, die bei der Erkennung subtiler Temperaturschwankungen an ihre Grenzen stoßen können, was möglicherweise zu einer verzögerten Wärmeerkennung führt.

Lineare Wärmemelder (LWM)-Systeme lokalisieren punktgenau den Ort von Temperaturveränderungen, Hotspots oder Brandereignissen mit einer räumlichen Auflösung von weniger als 0,5 Metern (z. B. die AP Sensing LHD N45-Serie). Dies liefert genaue und schnelle Informationen über den Ort, die Größe und die Ausbreitung eines Feuers. Voralarme geben den Betreibern frühzeitig Hinweise auf bevorstehende Probleme an bestimmten Orten oder in bestimmten Bereichen und Frühinterventionsmaßnahmen ermöglichen eine schnelle Reaktion zur Brandvermeidung oder -bekämpfung.

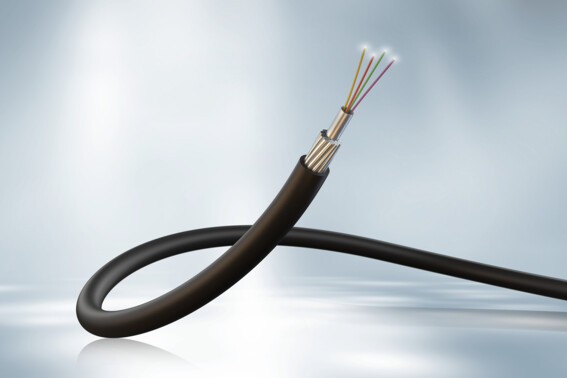

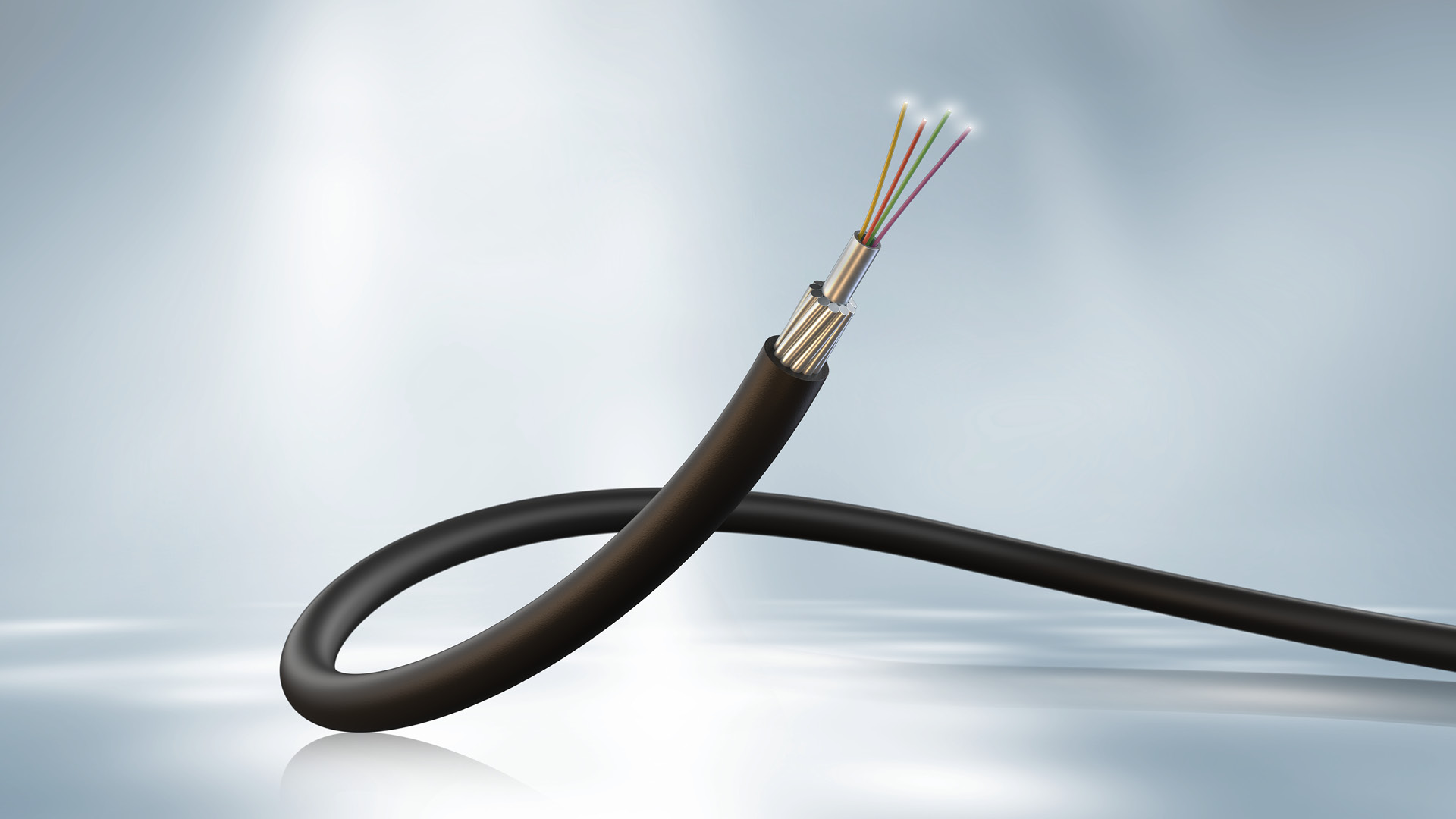

Faseroptische LHD-Systeme verwenden Glasfaserkabel als Sensoren, die gegen elektromagnetische Störungen immun sind. Dadurch eignet sich die Sensorlösung für eine Vielzahl von rauen Umgebungen, die durch Schmutz, Staub, Korrosion, Feuchtigkeit, extreme Temperaturen und Temperaturschwankungen, Radioaktivität und Lösungsmitteldämpfe gekennzeichnet sind. Darüber hinaus sind LHD-Systeme an unterschiedliche Installationsanforderungen anpassbar und lassen sich in bestehende Brandmeldesysteme integrieren, um sofort Alarme auszulösen, Sprinkleranlagen zu aktivieren oder Benachrichtigungen an das zuständige Personal zu senden.

Faseroptische LHD-Systeme sind von Natur aus nahezu wartungsfrei. Die hohe Qualität der Instrumente – wie die LHD N45-Serie von AP Sensing mit einer jährlichen Ausfallrate (Annualized Failure Rate, AFR) von nur 1 % – sorgt für außergewöhnliche Zuverlässigkeit. Zudem sind die eingesetzten Glasfaserkabel rein passiv und äußerst langlebig, sodass sie über Jahre hinweg zuverlässig arbeiten. Das ist besonders vorteilhaft in schwer oder gar nicht zugänglichen Bereichen und ermöglicht einen langfristigen, wartungsfreien Betrieb.

In vielen Anwendungen der Branderkennung kann ein zuverlässiger Schutz durch Maximalschwellen, Temperaturgradienten oder Temperaturdifferenzen zum Mittelwert erreicht werden. Je nach Umgebungsbedingungen und kritischen Schwellenwerten lassen sich diese Parameter individuell für jede Zone anpassen und optimieren, um die Anforderungen der jeweiligen Anwendung bestmöglich zu erfüllen.

Das faseroptische LHD-System ermöglicht eine intelligente Alarmkonfiguration mit bis zu 2000 Zonen pro Sensorkanal – ein großer Vorteil für umfangreiche Infrastrukturen. Hier verläuft das Sensorkabel typischerweise durch verschiedene Bereiche mit unterschiedlichen Temperaturbedingungen. Mehr lesen

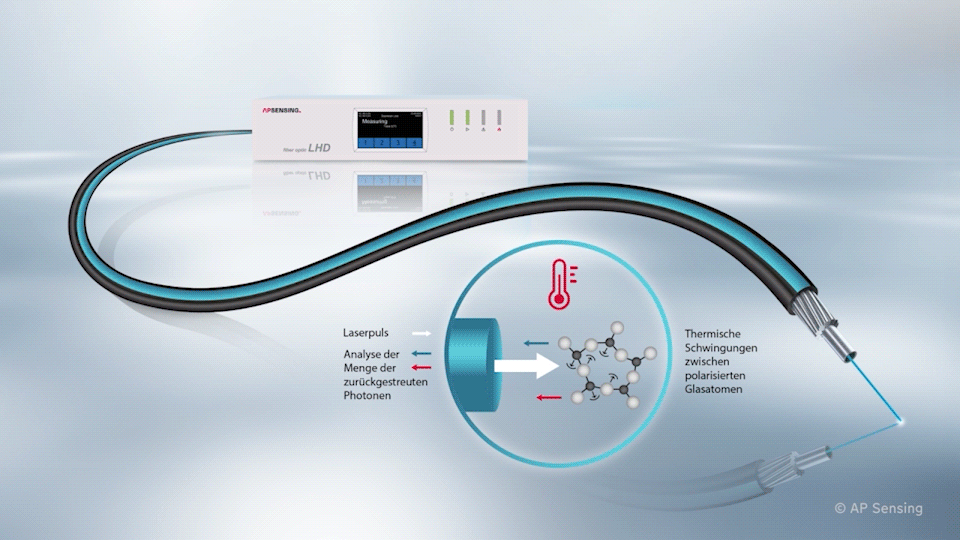

Ein Linear Heat Detection (LHD)-System besteht aus zwei Hauptkomponenten: dem Sensorkabel und dem LHD-Messinstrument. Je nach Systemkonfiguration kann die Überwachung selbst dann fortgesetzt werden, wenn das Sensorkabel unterbrochen wird – etwa durch Beschädigungen bei Bauarbeiten oder andere zufällige oder vorsätzliche Eingriffe. Für maximale Systemredundanz sind verschiedene Kombinationen von Sensorkabeln und Messinstrumenten möglich.

Während die Messzeit eines LHD-Systems ausschließlich ein Parameter der Abfrageeinheit ist, wird die Ansprechzeit eines faseroptischen linearen Wärmemelders durch eine Vielzahl von Parametern bestimmt und beeinflusst. Dazu gehören das thermische Verhalten des Sensorkabels, die Art der Kabelverlegung, die Konfiguration der Alarmparameter, die Brandart, die Wärmefreisetzungsrate (Heat Release Rate, HRR), die Umgebungsbedingungen sowie die Windgeschwindigkeit. Das thermische Verhalten des Sensorkabels spielt dabei eine besondere Rolle, da es in erster Linie das Ansprechverhalten des Gesamtsystems bestimmt und nicht - wie oft fälschlicherweise angenommen - die Messzeit der Abfrageeinheit.

Eine geringere räumliche Auflösung führt in der Regel zu einem höheren Rauschpegel, während eine größere räumliche Auflösung die Temperaturkurve glättet und die statistische Unsicherheit der Messungen verringert, wodurch die Temperaturauflösung und folglich die Fehlalarmresistenz verbessert werden. In der realen Welt und bei realen Bränden ist eine räumliche Auflösung von einem Meter normalerweise mehr als ausreichend, häufig wird eine größere Auflösung von zwei oder sogar vier Metern bevorzugt.

Die Zuverlässigkeit eines faseroptischen linearen Wärmemeldersystems (LWM) lässt sich nicht nur durch Design, Komponentenauswahl und intensive Tests positiv beeinflussen, sondern auch durch den geschickten Aufbau und Einsatz des Systems selbst. Auf diese Weise wird die Fehlerresistenz sowohl der Systemkomponenten als auch des Gesamtsystems erreicht.
