Überwachung der Verlegetiefe
Unterseekabel sind dynamischen Meeresbodenumgebungen ausgesetzt, in denen Sedimentbewegungen, seismische Aktivität und andere Faktoren die Verlegetiefe verändern und das Risiko von Schäden erhöhen können. Um die gesetzlichen Vorschriften einzuhalten und eine optimale Übertragungsleistung zu gewährleisten, ist eine regelmäßige Überwachung der Verlegetiefe unerlässlich.

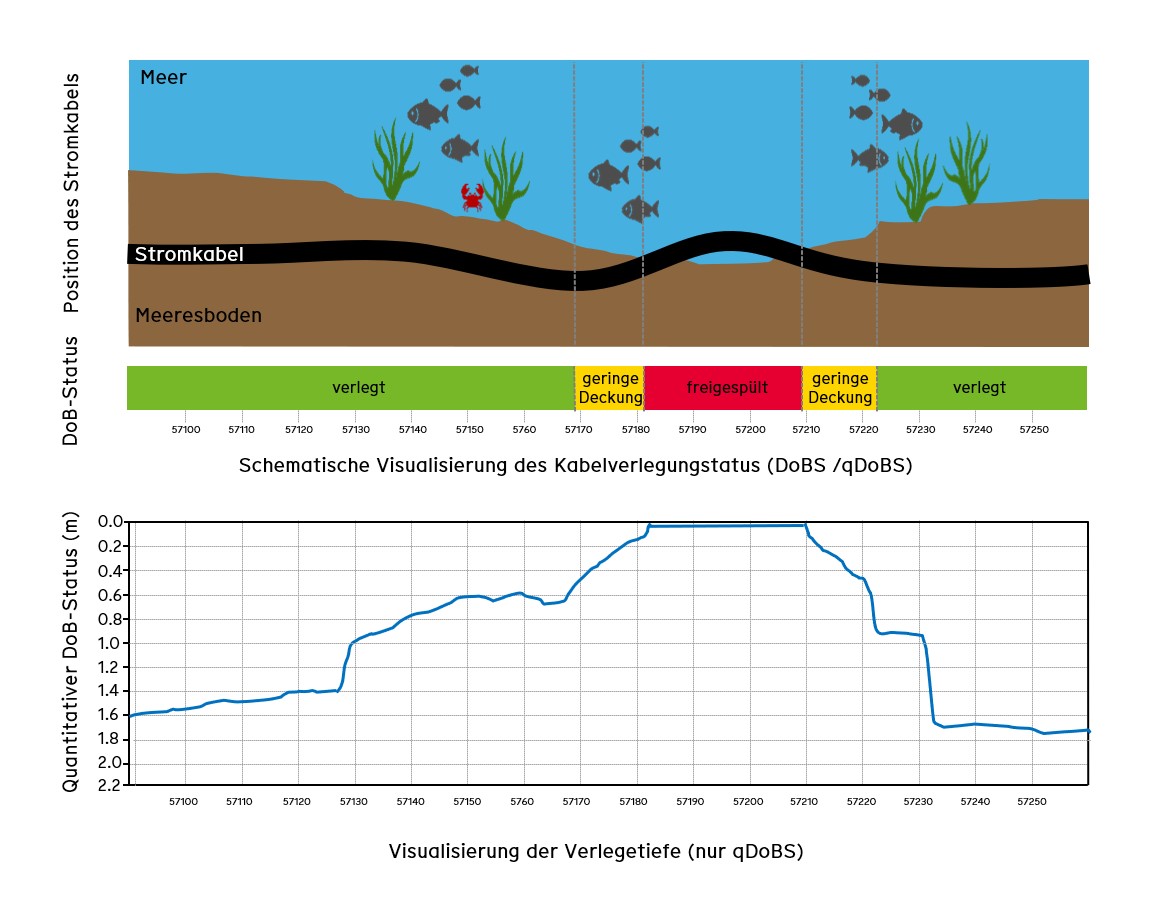

DoBS (Überwachung der Verlegetiefe, engl.: Depth of Burial State Monitoring)
Die DoBS-Lösung von AP Sensing überwacht kontinuierlich den Verlegezustand von Unterseekabeln, indem sie ihr thermisches Verhalten als Reaktion auf Laständerungen analysiert. Sie bestimmt, ob ein Kabel vergraben, freiliegend oder gering bedeckt ist, ohne dass komplexe Umgebungsdaten oder -modelle erforderlich sind. Dies gewährleistet zuverlässige Echtzeit-Einblicke in die Verlegetiefe und unterstützt die vorausschauende Wartung und die betriebliche Effizienz.
qDoBS (Quantitative Überwachung der Verlegetiefe, engl.: quantitative Depth of Burial State Monitoring)
Aufbauend auf DoBS bietet qDoBS eine Zentimeter-genaue Messung der Verlegetiefe. Mithilfe eines fortschrittlichen Algorithmus generieren qDoBS schnelle und hochpräzise Ergebnisse, die mehrere Aktualisierungen pro Tag ermöglichen und eine detaillierte Verlegetiefe über die gesamte Kabellänge liefern, unabhängig von den Umgebungsbedingungen.
Hauptnutzen und Vorteile
DoBS Vorteile
Kostengünstige Wartung
Durch die kontinuierliche Überwachung der Verlegetiefe ermöglicht DoBS eine vorausschauende Wartung, basierend auf tatsächlichen Bedingungen anstelle von regelmäßigen Überprüfungen, wodurch die Kosten erheblich gesenkt werden.
Risikominderung
Die Echtzeit-Erkennung von freiliegenden oder tief verlegten Kabeln gewährleistet eine schnelle Reaktion, reduziert das Risiko von Kabelschäden und verlängert die Lebensdauer des Kabels.
Einfachheit und Zuverlässigkeit
DoBS liefert genaue Ergebnisse, ohne dass umfangreiche Umgebungsdaten erforderlich sind und ist damit im Vergleich zu herkömmlichen Modellen eine schnellere und zuverlässigere Lösung.
qDoBS Vorteile
Präzise Überwachung
Mit einer Genauigkeit im Zentimeterbereich bietet qDoBS die detailliertesten und zuverlässigsten Messungen der Verlegetiefe, wodurch Abweichungen bei der Verlegung frühzeitig erkannt werden.
Schnelle, mehrfach tägliche Aktualisierungen
Das System verarbeitet jeden Tag mehrere Datensätze , sodass die Betreiber in Echtzeit informiert bleiben und bei veränderten Bedingungen schnell handeln können.
Optimierung der Betriebsabläufe
Die kontinuierliche Überwachung mit präzisen Daten ermöglicht eine bessere Planung, Ressourcenzuweisung und reduzierte Versicherungskosten, was letztendlich das gesamte Kabelmanagement verbessert.

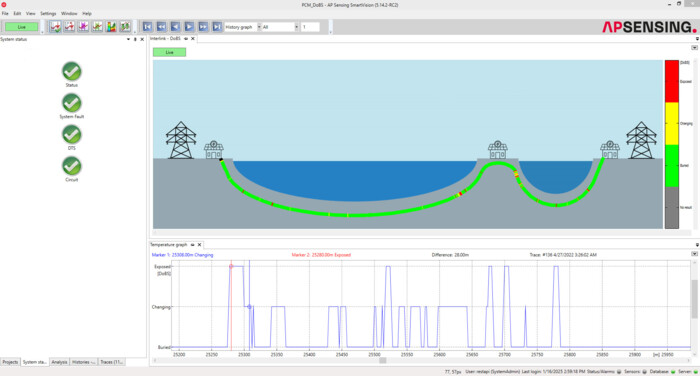

Beispiel für die Visualisierung von Tiefeninformationen mit SmartVision von AP Sensing
Produktmerkmale & Highlights: DoBS und QDoBS
DoBS Hauptmerkmale
- Kontinuierliche Echtzeitüberwachung der Verlegetiefe über das gesamte Kabel.
- Konfigurierbare Alarme und Voralarme zur sofortigen Erkennung einer Freilegung oder geringer Abdeckung.
- Erfordert nur eine DTS-Einheit an einem Onshore- oder Offshore-Standort für genaue Ergebnisse.
- Keine detaillierten Umgebungsdaten (z. B. Wassertemperatur, Bodenart) notwendig.
- Robuster Algorithmus, der auch unter schwierigen Umgebungsbedingungen zuverlässige Ergebnisse gewährleistet.
qDoBS Hauptmerkmale
- Zentimetergenauigkeit für präzise Messungen der Verlegetiefe.
- Schnelle Berechnungszeiten mit der Möglichkeit, mehrere Bewertungsläufe pro Tag durchzuführen.
- Genaue Tiefenverfolgung über die gesamte Länge des Stromkabels.
- Integriert in branchenübliche Kommunikationsprotokolle wie Modbus TCP, IEC 60870-5-104 und IEC 61850 für eine nahtlose Datenübertragung.
- Unterstützung von Echtzeit-Alarmen und Benachrichtigungen über den Systemstatus für ein proaktives Management.
Vielseitige Anwendungsfälle für die Überwachung von Untersee-Stromkabeln
DoBS Anwendungen
- Offshore-Windparks: Eine kontinuierliche Überwachung der Verlegetiefe stellt sicher, dass Stromkabel sicher verlegt bleiben, was die Energieübertragung optimiert und Wartungskosten senkt.
- VDC- und HVAC-Unterseekabel: Schutz von Hochspannungskabeln vor Freilegung und Überhitzung, um eine stabile Energieübertragung zu gewährleisten.
- Öl- und Gasindustrie: Überwachung der Verlegetiefe in Offshore-Anlagen, um Schäden an wichtigen Stromkabeln in dynamischen Meeresbodenumgebungen zu verhindern.
qDoBS Anwendungen
- Kritische Unterwasserinfrastruktur: Ideal für die hochpräzise Überwachung von Projekten, die detaillierte Daten zur Verlegetiefe erfordern, wie z. B. groß angelegte interkontinentale Interkonnektoren und Exportkabel.
- Seismische oder sedimentgefährdete Zonen: Liefert zuverlässige Echtzeitdaten unter schwierigen Bedingungen am Meeresboden, bei denen die Sedimentbewegungen oder seismische Aktivität die Sicherheit des Kabels beeinträchtigen könnten.
- Unterseekabel in extremen Umgebungen: Die Genauigkeit von qDoBS im Zentimeterbereich gewährleistet eine präzise Überwachung selbst in den schwierigsten Unterwasserumgebungen.
Sowohl DoBS als auch qDoBS bieten hochmoderne Lösungen für die kontinuierliche Echtzeitüberwachung von Unterseekabeln. Diese fortschrittlichen Technologien liefern präzise, verwertbare Daten, die den Kabelschutz, die Wartung und die Betriebseffizienz optimieren und sicherstellen, dass Ihre Infrastruktur auch in den anspruchsvollsten Unterwasserumgebungen sicher und konform bleibt.
