Faserbasierte Stromüberwachung
Die Herausforderung moderner Stromnetze
Um den weltweit steigenden Anteil erneuerbarer Energien erfolgreich zu integrieren, sind intelligente und flexible Stromnetze erforderlich, die die Schwankungen der Energieproduktion ausgleichen können. Dieser Übergang bringt jedoch einige Herausforderungen mit sich: Eine steigende Leistungsübertragung führt zu einer erhöhten thermischen Belastung in den Stromleitungen. Diese wiederum begünstigt eine komplexe Wechselwirkung verschiedener Alterungsmechanismen, wie beispielsweise die Degradation der Isolation und erhöht das Risiko von teilweisen Entladungen, Korrosion und mechanischen Beschädigungen, was die Netzstabilität beeinträchtigt. Die faserbasierte Stromüberwachung (engl.: Fiber-based Current Monitoring, FbCM) von AP Sensing ermöglicht eine permanente Überwachung der Mantelströme entlang des Stromkabels und trägt damit zu einer frühzeitigen Erkennung von Isolationsfehlern oder Erdungsfehlern bei. Diese Überwachungsmethode kann sowohl zur Planung von präventiven Wartungsmaßnahmen als auch zur Klassifizierung von Fehlern genutzt werden.
Funktionsweise der faserbasierten Stromüberwachung von AP Sensing
Die FbCM-Lösung von AP Sensing erweitert unsere bewährte Technologie der ortsverteilten faserbasierten Akustikmessung (engl.: Distributed Acoustic Sensing, DAS) durch die Integration einer elektrischen Zustandsüberwachung für Hochspannungskabel. Dieses innovative System ermöglicht es Benutzern, nicht nur Kabelfehler und Eingriffe zu erkennen, sondern auch kritische Mantelströme in Echtzeit zu überwachen.
Mantelströme liefern wichtige Informationen über den Zustand von Wechselstromkabeln und signalisieren Probleme wie Verbindungsfehler, Isolationsausfälle, Überflutung der Verteilerschränke, unerwartete Erdungskontakte und Mantelschäden, die durch unerlaubte Eingriffe Dritter (TPI) verursacht werden. Mit der FbCM-Lösung von AP Sensing ist die Überwachung dieser kritischen Parameter einfach, hochintegriert und außergewöhnlich genau.

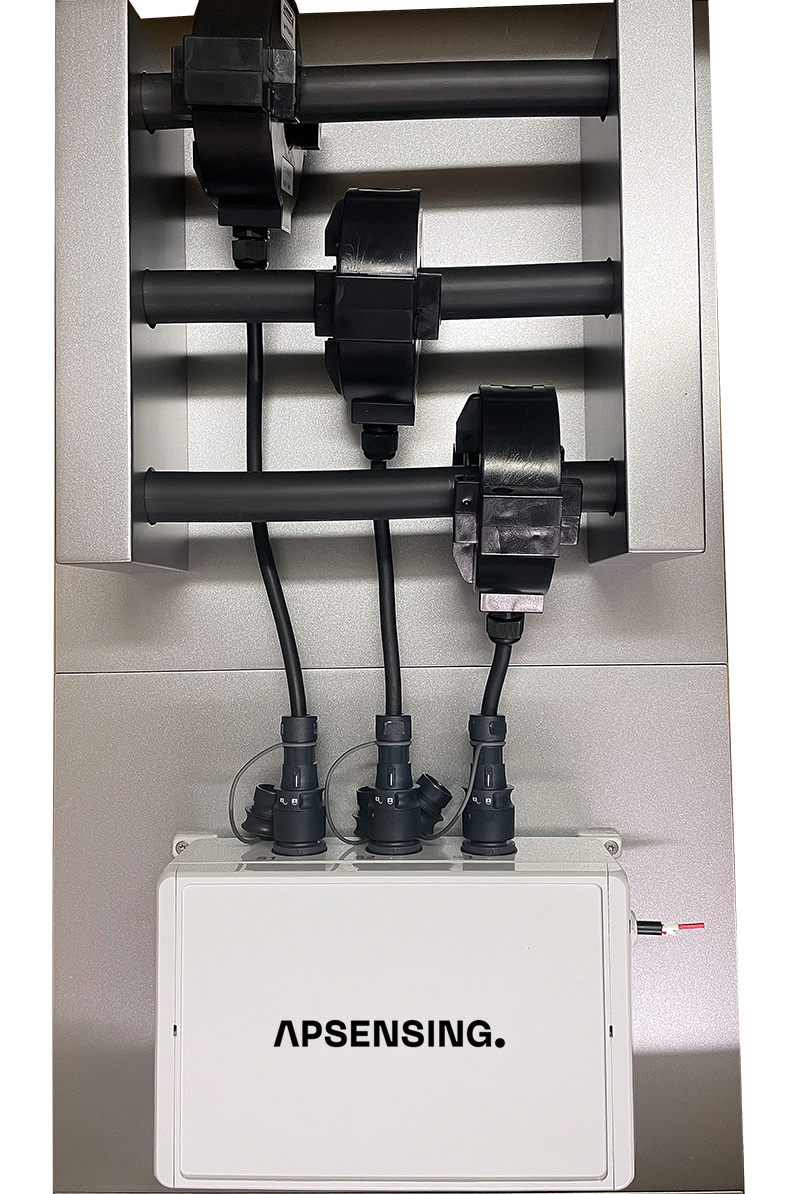

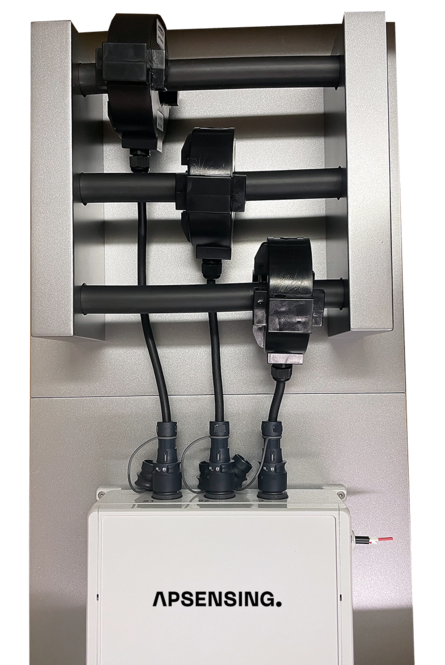

Das System arbeitet mit einem DAS-Interrogator. Über die Sensorfaser sind mehrere, an verschiedenen Standorten platzierte FbCM-Sensoren verbunden. Die Sensoren benötigen keine zusätzliche Stromversorgung und nutzen die vorhandene DAS-Glasfaser zur Datenübertragung
Nutzen & Vorteile der faserbasierten Stromüberwachung
Die FbCM-Technologie von AP Sensing bietet eine Reihe überzeugender Vorteile und ist damit eine wesentliche Ergänzung für jede DAS-basierte Kabelüberwachungslösung:
Echtzeiterkennung kritischer Probleme
FbCM überwacht kontinuierlich die Mantelströme und bietet eine sofortige Erkennung von:
- Problemen bei der Verbindung
- Fehler bei der Kabelisolierung
- Überflutung von Verteilerschränken
- Unerwünschten Erdungskontakte
- Beschädigung des Mantels durch unerlaubte Eingriffe Dritter (TPI)
Nahtlose Integration
Ein spezieller Interrogator oder eine zusätzliche optische Faser sind nicht erforderlich. Die FbCM-Sensoren arbeiten mit der gleichen DAS-Glasfaserinfrastruktur und ermöglichen eine unkomplizierte Integration in neue und bestehende DAS-Projekte.
Weitreichende Überwachungsabdeckung
Ein DAS-Interrogator kann FbCM-Sensoren an mehreren Standorten über Entfernungen von bis zu 50 km auslesen, was die Lösung für umfangreiche Infrastrukturen äußerst effizient macht.
Effiziente Nachrüstung
Die Installation von FbCM in bestehende Systeme ist problemlos, ohne dass Stromkabel abgeklemmt werden müssen.
Key Product Features and Highlights
Windparks, die umfangreiche unterirische Stromkabel benötigen, profitieren von der Echtzeitüberwachung und Fehlererkennung von FbCM.
FbCM gewährleistet die Zuverlässigkeit von Stromkabeln, indem es kontinuierlich auf Isolationsfehler, Verbindungsprobleme und andere kritische Fehler überwacht.

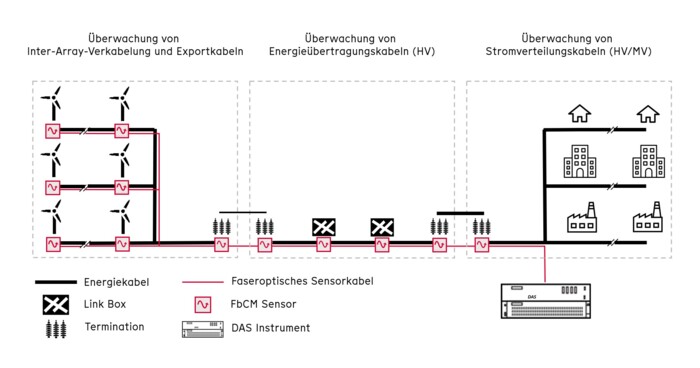

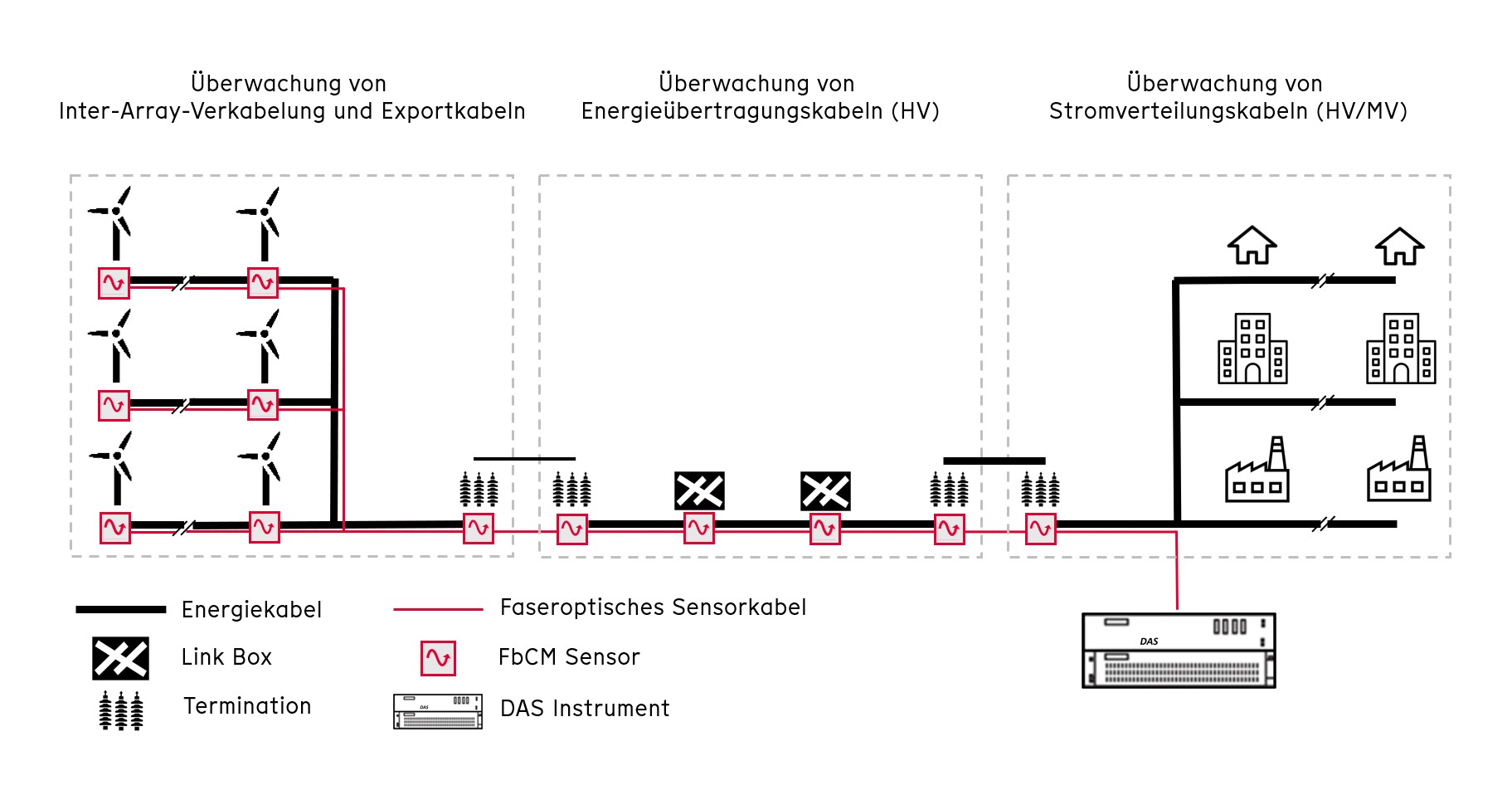

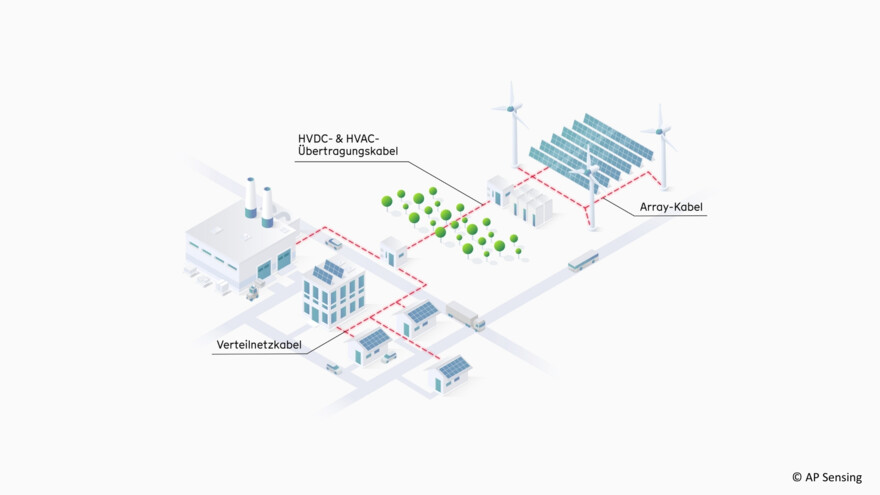

Anwendungen der faserbasierten Stromüberwachung in Stromversorgungssystemen
Die FbCM-Lösung von AP Sensing findet breite Anwendung in verschiedenen Branchen und Infrastruktursystemen, die auf Hochspannungs-Wechselstromkabel angewiesen sind:
- Erzeugung erneuerbarer Energien:
Windparks, die umfangreiche unterirische Stromkabel benötigen, profitieren von der Echtzeitüberwachung und Fehlererkennung von FbCM.
- Stromübertragung und -verteilung:
FbCM gewährleistet die Zuverlässigkeit von Stromkabeln, indem es kontinuierlich auf Isolationsfehler, Verbindungsprobleme und andere kritische Fehler überwacht.
In unserer Mediathek finden Sie alle unsere Broschüren, Anwendungsflyer, Produktflyer, Videos und weitere Case Studies überwiegend in englischer Sprache.
Das FbCM von AP Sensing ist eine äußerst wertvolle Erweiterung des DAS-Lösung, die eine ganzheitlichere Überwachungslösung ermöglicht. Damit wird der Schutz Ihrer kritischen Infrastruktur einfacher denn je – mit einer Lösung, die sowohl hochintegriert als auch zukunftssicher ist.
Unser Team von Anwendungsingenieuren wird mit Ihnen zusammenarbeiten, um FbCM in Ihre Überwachungslösung zu integrieren. Wir helfen Ihnen dabei, die Systemleistung zu optimieren und eine nahtlose Integration mit DAS zu gewährleisten, während wir ein Gleichgewicht zwischen Kosteneffizienz, Datengenauigkeit und langfristiger Zuverlässigkeit zum Schutz Ihrer kritischen Infrastruktur schaffen.
Patent angemeldet. Dieses Produkt ist in den USA und Großbritannien nicht erhältlich.
