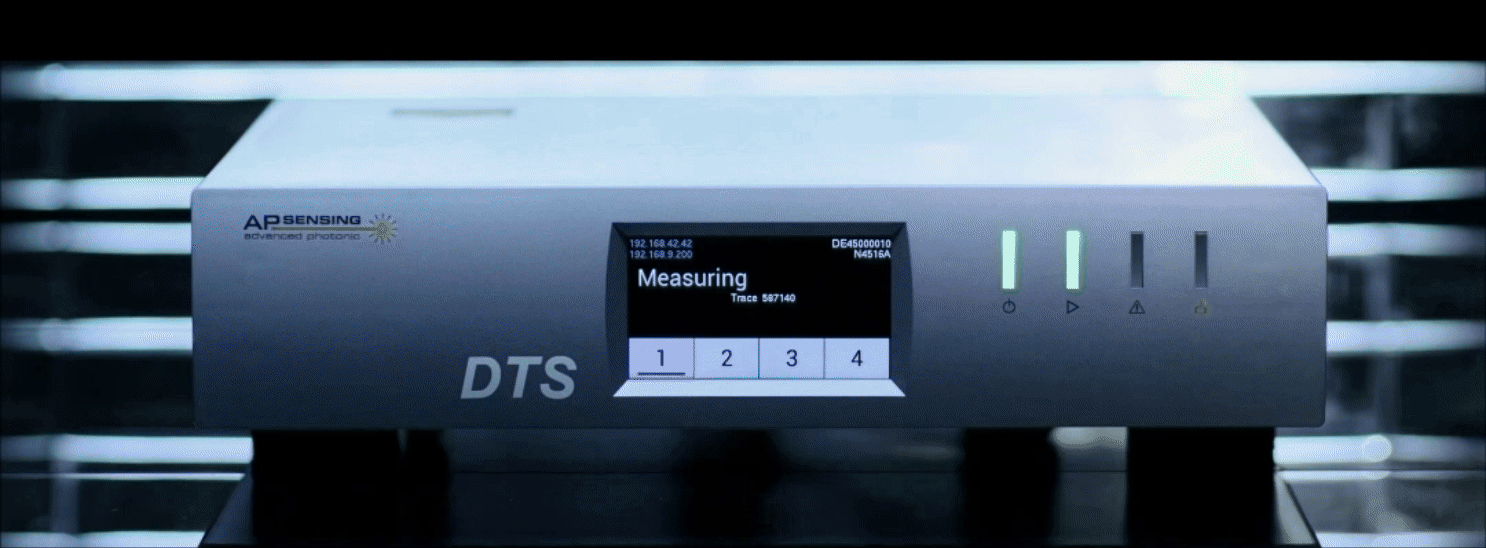

DTS N45-Serie
Die DTS N45-Serie von AP Sensing ist ein hochmodernes System zur ortsverteilten faseroptischen Temperaturmessung (engl.: Distributed Temperature Sensing, DTS), das speziell für die anspruchsvollsten Anwendungen entwickelt wurde. Dank fortschrittlicher Raman-Technologie bietet unser Produkt eine unübertroffene Genauigkeit, Reichweite sowie Langlebigkeit. Dadurch ist es ideal für die langfristige Überwachung kritischer Temperaturen unter verschiedensten Bedingungen. Mit einer Messreichweite von bis zu 70 km, robuster IT-Sicherheit und einer benutzerfreundlichen Oberfläche zeichnet sich unsere DTS N45-Serie als Premiumlösung in der Branche aus.

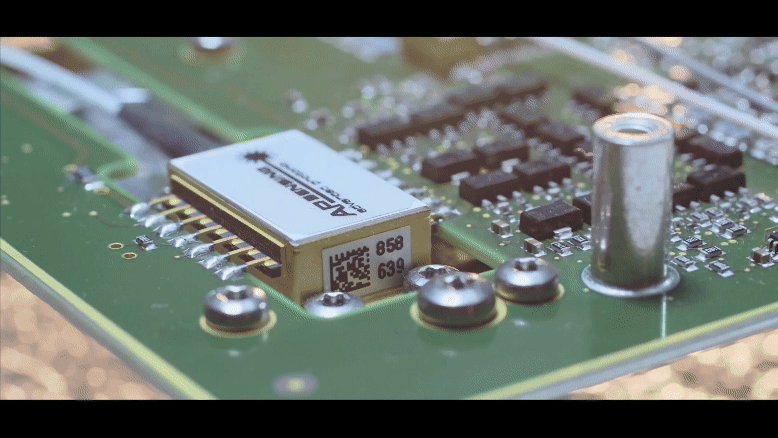

Leistung
- Erweiterte Messreichweite: Das fortschrittliche Raman-DTS-System bietet die größte Messreichweite seiner Klasse und erreicht bis zu 70 km für umfassende Anwendungen.
- Hohe Präzision bei kurzen Entfernungen: Erzielen einer optimalen Leistung bei kürzeren Entfernungen mit einer hohen Ortsauflösung von 0,5 Metern, die eine detaillierte Überwachung gewährleistet.
- Schnelle Messzeiten: Profitieren von schnellen Messungen mit Reaktionszeiten von nur 1 Sekunde, was eine Echtzeit-Datenerfassung und schnelle Entscheidungsfindung ermöglicht.
- Unübertroffenes Design: Unsere patentierte Code-Korrelationstechnologie bietet ein Signal-Rausch-Verhältnis (SNR), das zehnmal höher ist als bei herkömmlichen DTS-Instrumenten und gewährleistet somit überlegene Genauigkeit und Zuverlässigkeit.
Zuverlässigkeit
- Höchste Messgenauigkeit: Die Raman-Technologie eliminiert Signalüberlagerung durch physikalische Einflüsse wie Dehnung und liefert präzise und verlässliche Daten unter allen Bedingungen.
- Entwickelt für Langlebigkeit: Mit einer mittleren Betriebsdauer bis zum Ausfall (engl.: Mean Time Between Failures, MTBF) von 35 Jahren wird eine langfristige Sicherheit und Stabilität gewährleistet.
- Einzelempfänger-Design: Die Architektur von AP Sensing mit einer einzigen Avalanche-Photodiode (APD) sorgt für konsistente, fehlerfreie Messungen und übertrifft damit herkömmliche DTS-Systeme.
- Langfristige Stabilität: Unsere Technologie ist auf Langlebigkeit ausgelegt und behält auch nach jahrelangem Einsatz in rauen Umgebungen ihre Leistung und Genauigkeit bei.
Sicherheit hat oberste Priorität
- Bewährtes Know-How: Mit über 40 Jahren Erfahrung bieten unsere Systeme die branchenweit niedrigste Ausfallrate und verfügen über die umfassendsten Zertifizierungen.
- Hochmoderne IT-Sicherheitsstandards: Bietet maximale Sicherheit in sensiblen Umgebungen und ist praktisch nicht angreifbar.
- Sicher in Gefahrenbereichen: Die geringe optische Ausgangsleistung ermöglicht den Einsatz selbst in den gefährlichsten EX-Zonen.
- Deutsche Ingenieurskunst: Alle Geräte werden sorgfältig in Deutschland entwickelt und hergestellt, um höchste Qualität und Sicherheit zu gewährleisten.
Benutzerfreundlichkeit
- Intuitive Benutzeroberfläche: Eine webbasierte Plattform vereinfacht die Konfiguration und Einrichtung des Systems.
- Schnelles Monitoring: Ein kontraststarkes Farbdisplay liefert kritische Informationen auf einen Blick.
- Automatische Einrichtung mit einem Klick: Prüft alle Kanäle automatisch und startet die Konfiguration.

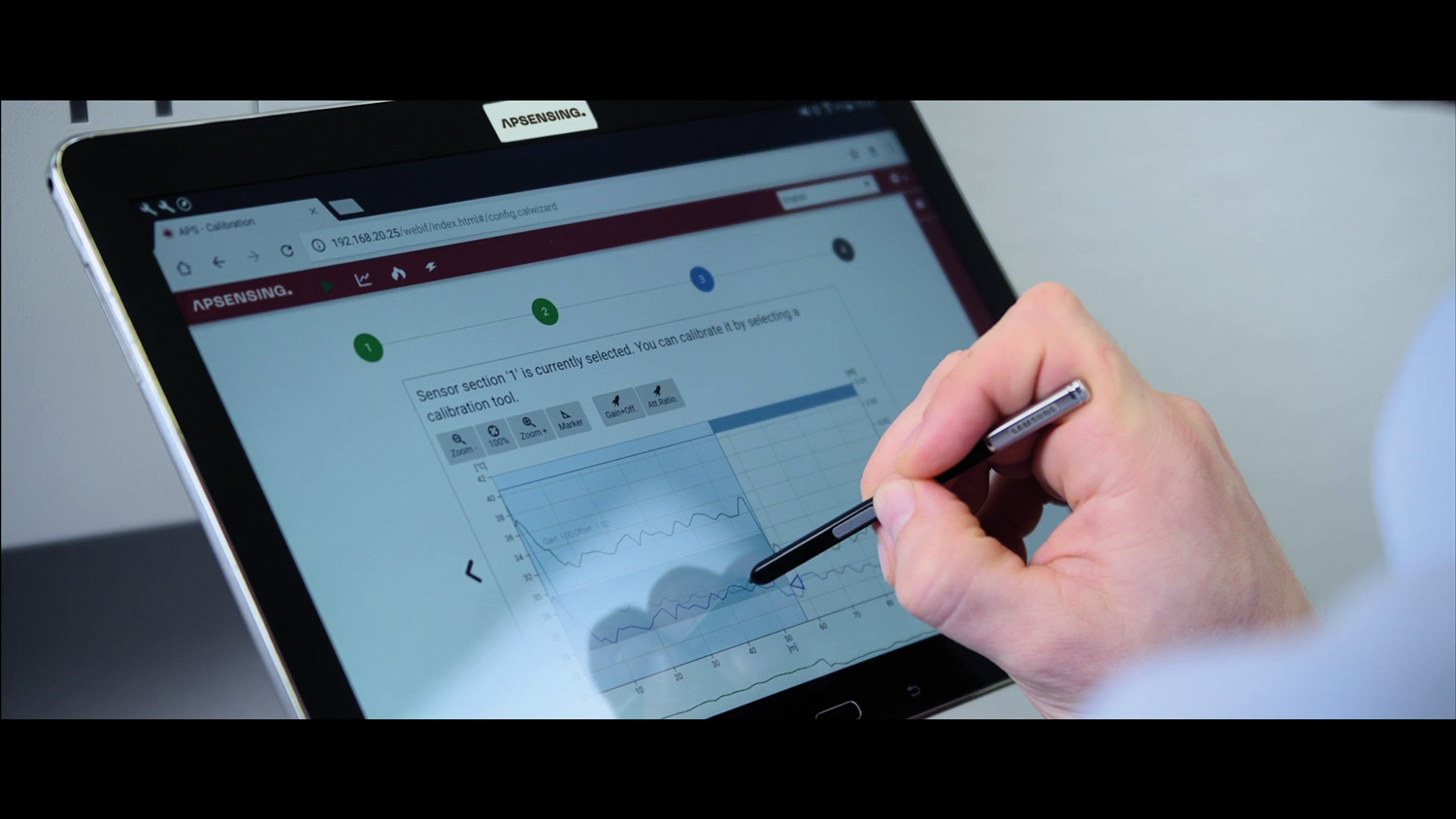

- Einfache Kalibrierung: Ein Kalibrierungsassistent ermöglicht über die Web-Oberfläche per Drag & Drop eine unkomplizierte Einrichtung der Temperaturkurve und schnelle Anpassungen.
- Flexible Konfigurationen: Erhältlich in Rack-, Outdoor- und integrierbaren Varianten, passend für jedes System.
Produktmerkmale
Entwickelt für anspruchsvollste Anwendungen
Die DTS N45-Serie: Ideal geeignet für industrielle Anwendungen
Kundenanforderungen haben die Entwicklung eines völlig neuen und verbesserten DTS vorangetrieben. Mit präziserer Temperaturmessung und optimiertem Anlagen-Monitoring setzt es neue Maßstäbe – von der längsten Messreichweite mit 70 km bis zu blitzschnellen Messzeiten von nur 1 Sekunde auf kürzeren Distanzen.
- Erdkabelüberwachung
- Seekabelüberwachung
- Überwachung von Sammelschienensystemen
- Pipelineüberwachung
- Überwachung von Flüssiggas-Anlagen
- Überwachung im Öl- und Gas-Produktionsbereich (Upstream)
- Überwachung von CO₂-Abscheidung und -Speicherung (engl.: Carbon Capture and Storage, CCS)
- Geothermische Anwendungen
- Förderbandüberwachung
In unserer Mediathek finden Sie alle unsere Broschüren, Anwendungsflyer, Produktflyer, Videos und weitere Case Studies überwiegend in englischer Sprache.
Mit einer bewährten Erfolgsgeschichte und kontinuierlicher Innovation bietet AP Sensing eine vollständig integrierte End-to-End-Lösung „Made in Germany“. Unser Team arbeitet mit Ihnen zusammen, um die richtige Technologiekombination für Ihre Anforderungen auszuwählen.
Erfahren Sie mehr über die Raman-basierte DTS-Technologie
Die Raman-basierte ortsverteilte faseroptische Temperaturmessung nutzt optische Fasern, um kontinuierliche und genaue Temperaturprofile über Entfernungen von mehreren Dutzend Kilometern zu liefern. Durch die Analyse des Intensitätsverhältnisses zwischen den Stokes- und Anti-Stokes-Bändern der Raman-Streuung berechnet diese Methode effektiv die Temperatur entlang der Faser. Raman-DTS-Systeme sind für ihre hohe Zuverlässigkeit bekannt, da sie nicht durch Zugbelastungen der Sensorfaser beeinflusst werden und so selbst unter mechanischer Belastung genaue Messungen gewährleisten. Unter Verwendung der optischen Zeitbereichsreflektometrie (engl.: Optical Time Domain Reflectometry, OTDR) eignet sich ein Raman-DTS ideal für Anwendungen mit großer Reichweite, die eine präzise und räumlich aufgelöste Temperaturüberwachung erfordern.
FAQs
Wie groß ist die Messreichweite der DTS N45-Serie?
Unsere DTS N45-Serie bietet eine maximale Messreichweite von bis zu 70 km und ist somit ideal für umfassende Überwachungsanforderungen.
Wie genau ist die Temperaturmessung?
Das System nutzt die Raman-Technologie und bietet daher eine absolute Messgenauigkeit, ohne Beeinflussung der Ergebnisse durch andere Parameter wie Dehnungen.
Kann das System im Freien installiert werden?
Ja, die DTS N45-Serie ist für die Installation sowohl in Innen- als auch in Außenbereichen konzipiert und widersteht extremen Bedingungen – von Wüsten bis hin zu arktischen Umgebungen.
