Das Verteilnetz bildet das Rückgrat moderner Stromversorgungssysteme und spielt eine entscheidende Rolle bei der Bereitstellung von Elektrizität für Unternehmen und Privathaushalte. Eine kontinuierliche Überwachung ist der Schlüssel zur geplanten Wartung und ermöglicht eine optimale Leistung sowie frühzeitige Fehlererkennung. Minimieren Sie Ausfallzeiten und steigern Sie die Zuverlässigkeit Ihres Stromverteilungssystems mit faseroptischer Messtechnik.
Die Distributed Temperature Sensing (DTS)-Technologie von AP Sensing erkennt und lokalisiert Hotspots und liefert dabei wichtige Erkenntnisse. Unsere Lösung bewältigt Herausforderungen in Industrie- und Gewerbegebäuden, Energiespeichersystemen und Rechenzentren und bietet kontinuierliche Überwachung sowie eine frühzeitige Hotspot-Erkennung, um Ausfallzeiten zu reduzieren und die Sicherheit zu erhöhen.
Herausforderungen
Facility Manager benötigen zuverlässige Informationen über den Betrieb ihrer Stromverteilungssysteme. Trotz Zertifizierungen, Prüfungen durch Schaltschrankhersteller und regelmäßiger Wartung sind Schaltanlagen und Stromschienen weiterhin anfällig für Ausfälle und Fehlfunktionen. Stromführende Geräte geben Verlustenergie in Form von Wärme ab, insbesondere bei komplexen, unvorhersehbaren Lasten, was das Risiko von Problemen an kritischen Stellen wie lockeren Verbindungen erhöht.
Traditionelle Überwachungsmethoden, wie Thermografie-Inspektionen, sind zwar weit verbreitet, jedoch oft zeitaufwändig und durch Zugangsbeschränkungen in modernen Einrichtungen begrenzt. Diese Herausforderungen nehmen in großen Gebäuden zu, wodurch eine häufigere und effektivere Überwachung erforderlich ist, um Ausfälle und Unterbrechungen zu verhindern.
Kontinuierliche Temperaturüberwachung von Sammelschienensystemen
Faseroptische Sensorik ermöglicht eine Echtzeit-Temperaturüberwachung von Stromsammelschienen und überwindet damit Grenzen herkömmlicher Methoden. Dieses fortschrittliche Überwachungssystem erkennt nicht nur Temperaturschwankungen sofort, sondern bietet auch einen proaktiven Ansatz zur Identifizierung von Überhitzung und möglichen Schäden.
Im Gegensatz zu anderen elektrischen Systemen, die über keine integrierten Überwachungsmöglichkeiten verfügen, ist es bei den mit Glasfasersensoren ausgestatteten Stromsammelschienen nicht erforderlich, gesonderte Sensoren nachzurüsten oder sich auf regelmäßige Wärmebilddienste zu verlassen, die teuer und zeitaufwändig sein können.
Darüber hinaus bietet die Technologie eine umfassende und kontinuierliche Überwachungslösung, um sicherzustellen, dass selbst schwer zugängliche oder versteckte Bereiche innerhalb von Anlagen effektiv beobachtet werden, wodurch die mit herkömmlichen Systemen verbundenen Herausforderungen minimiert werden.
AP Sensings Lösung
AP Sensings DTS-Technologie bietet eine umfassende, innovative Lösung für erweiterte Überwachungsanforderungen in elektrischen Systemen. Sie erfüllt die Anforderungen der NFPA 70B-Richtlinie für proaktive, zustandsbasierte elektrische Instandhaltung.
Continuous BusBar Temperature Monitoring
CBTM für Sammelschienensysteme ermöglicht die kontinuierliche 24/7-Messung, Überwachung, Alarmierung, und Aufzeichnung der Temperatur der Sammelschienen.
Continuous Switchgear Temperature Monitoring
CSTM bietet eine einfache, effektive Lösung für die Überwachung aller Schaltanlagen mit einem einzigen DTS-System, und ermöglicht eine automatisierte Fernüberwachung, rund um die Uhr.
Continuous Generator and Transformer Monitoring
CGTM ermöglicht einen sicheren Betrieb selbst unter hohen Lasten und in kritischen Zeiten, ohne dabei das Risiko eines Anlagenausfalls einzugehen. Dies minimiert potenzielle schwerwiegende Schäden an Transformator, Generator oder Backup-Batterie sowie unvorhergesehene Ausfallzeiten, hohe Reparaturkosten und Einnahmeverluste.
Continuous Rack Temperature Monitoring
CRTM erkennt und lokalisiert Hotspots sowie andere störende Bedingungen in Racks, die andernfalls zu Überhitzung führen könnten. Dies reduziert oder eliminiert signifikant die Notwendigkeit für manuelle Tests und Inspektionen.
HVAC-Anlagen, Lager- und Entwässerungsbehälter
HVAC-Anlagen, Lager- und Entwässerungsbehälter profitieren Sie von der 24/7-Temperaturüberwachung. Zudem ermöglicht die kontinuierliche Überwachung von Abwasser und Entwässerung das frühzeitige Erkennen von Leckagen, verhindert Ausfälle, lokalisiert Hotspots und gewährleistet die Einhaltung von Umweltauflagen sowie die Betriebseffizienz.

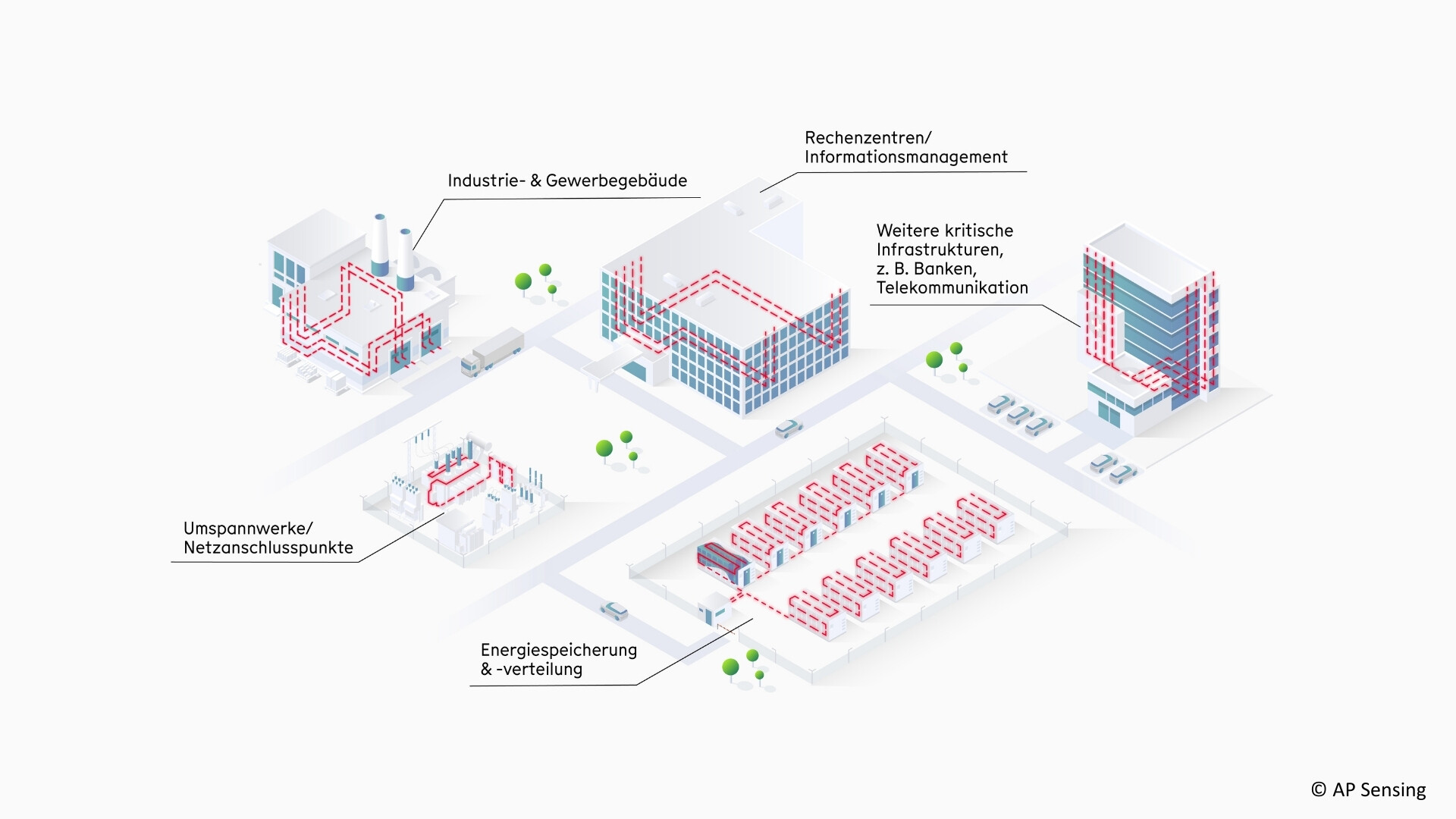

Unsere Lösung bietet robusten und zuverlässigen Schutz für verschiedene Anwendungsbereiche, darunter:

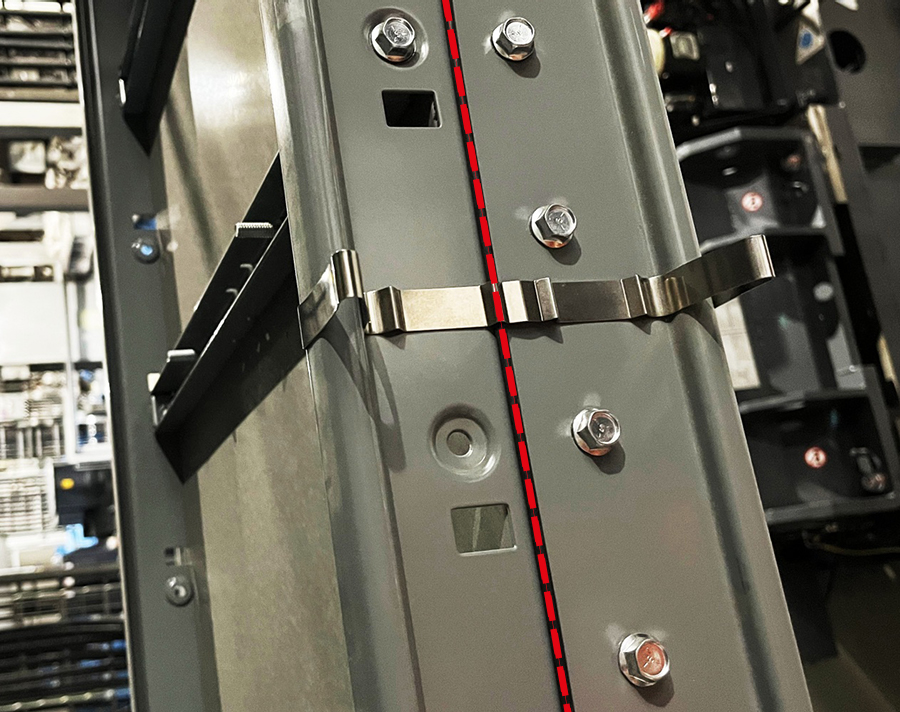

Die DTS-Technologie umfasst einen DTS-Controller und ein langes Glasfaserkabel, das alle Points of Interest (POI) innerhalb der Anlage erreichen kann. Das Sensorkabel (rot markiert) ist ein gängiges Glasfaserkabel, das an der DTS-Kopfstelle angeschlossen wird und pro Kanal bis zu 10 Kilometer Länge haben kann. Wichtig ist, dass dieses Sensorkabel dielektrisch und passiv ist und daher in der Nähe von blanken Metall-Sammelschienen eingesetzt werden kann.
Erhöhte elektrische Widerstände durch gelockerte Verbindungen oder Überhitzung können zu erheblichen Betriebsproblemen führen, wie z. B. Geräteschäden und Stromversorgungs-unterbrechungen, insbesondere in der Halbleiterfertigung und in Rechenzentren.
DTS bietet dauerhaft konsistente Temperaturmessungen mit minütlich Aktualisierungen. Es lokalisiert die Hotspots präzise, identifiziert den genauen POI und lässt sich über branchenübliche Kommunikationsprotokolle nahtlos in Gebäudemanagementsysteme (BMS) und Supervisory Control and Data Acquisition (SCADA)-Systeme integrieren.
Hotspot-Alarme werden über BMS/SCADA-Schnittstellen oder über Standard-IT-Techniken ausgegeben, wodurch sichergestellt wird, dass die Endbenutzer automatisch über erkannte Hotspots und deren genaue Standorte informiert werden.
Mit flexiblen Alarmschemata können die Benutzer statische, Gradienten- und Durchschnittsalarmschwellen festlegen, um eine frühzeitige Erkennung von Problemen zu gewährleisten. In der Regel schließt jede DTS-Einheit mindestens vier Sensorkanäle ab.
Für elektrische Anwendungen ist ein passives, dielektrisches Sensorkabel vorteilhaft, da es Temperaturextreme von bis zu 150 Grad Celsius verkraften kann und nur ein Sensorkabel benötigt wird, um alle POI innerhalb der Anlage mit einer Länge von bis zu 10 km zu erreichen. Das Sensorkabel kann direkt auf dem blanken Metall der Sammelschienen oder in Systemen mit hoher Leistungsdichte angebracht werden. AP Sensing bietet patentiertes Zubehör für eine sichere und zuverlässige Kabelinstallation.
Unsere innovative Softwarelösung
SmartVision für die vorausschauende Wartung
Unsere SmartVision-Software bietet einen umfassenden Überblick über Ihre elektrischen Anlagen, einschließlich leicht zugänglicher Temperaturprofile und Alarme, Aufzeichnung von Ereignissen für die Wiedergabe und eingehende Analyse, Aggregation von Alarmen sowie die Anbindung an BMS/SCADA-Systeme über Modbus, was schnelle Reaktionen auf Probleme ermöglicht. Darüber hinaus bietet SmartVison für zusätzlichen Komfort die Unterstützung von mehreren Bedienkonsolen und die Upstream-Kommunikation über SMS über SMMP.
Die von SmartVision gesammelten Daten ermöglichen die Umsetzung geeigneter Maßnahmen, um potenzielle Probleme zu mindern.
KI und maschinelles Lernen
KI und maschinelles Lernen verändern die Art und Weise, wie die Überwachung von Sammelschienen durchgeführt wird, und bieten fortschrittliche Werkzeuge, die über die Analyse und Vorhersage der Systemleistung hinausgehen. Da sich die Stromverbrauchsmuster weiterentwickeln und neue Methoden der Stromerzeugung entstehen, bieten Schaltanlagenhersteller jetzt verschiedene Instrumente zur Messung und Aufzeichnung wichtiger elektrischer Parameter an. AP Sensing integriert diese Technologien mit Echtzeit-Datenerfassung und ermöglicht Plattformen mit KI- und Machine-Learning-Funktionen. Dieser Ansatz ermöglicht eine intelligentere Überwachung und optimiert die Zuverlässigkeit und Effizienz des Systems. Durch den Einsatz von Distributed Fiber Optic Sensing (DFOS) zur Temperaturüberwachung können Betreiber die verteilte Stromerzeugung harmonisieren und das gesamte Netzmanagement verbessern.
Vorteile der Überwachungslösung von AP Sensing
- 24/7 kontinuierliche Überwachung
- Frühzeitige Erkennung von Hotspots
- Präzise Lokalisierung von Problemstellen
- Reduzierte Ausfallzeiten
- Verbesserte Sicherheit
- Kosteneffiziente Wartung
Unsere DTS-Lösung wurde umfassend getestet und verfügt über das umfassendste Set an Zertifizierungen auf dem Markt (VdS, UL, FM, ATEX, IECEx, SIL) sowie eine MTBF von 35 Jahren. Sie ist äußerst robust und hat anspruchsvollste Typentests bestanden.
Die Sensorkabel sind passiv, unempfindlich gegenüber elektromagnetischen Störungen (EMI), resistent gegen Schmutz und Staub und nahezu wartungsfrei. Zudem sind sie für hohe Temperaturen ausgelegt, sodass das DTS-System den Anforderungen der Temperaturüberwachung problemlos standhält.
Bei AP Sensing verpflichten wir uns dazu, umfassende und hochmoderne Lösungen für CBTM und andere Überwachungsanwendungen bereitzustellen. Unsere Technologie gewährleistet die Zuverlässigkeit und Sicherheit Ihrer elektrischen Anlagen, um kostspielige Ausfallzeiten und Unterbrechungen zu verhindern. Wir bieten eine integrierte End-to-End-Lösung, und unser Team arbeitet gemeinsam mit Ihnen, um die richtige Kombination von Technologien entsprechend Ihren Anforderungen auszuwählen. Darüber hinaus bieten wir Vor-Ort-Services, Hotline-Support, Wartung und Produktschulungen an.
