Die Zukunft der Energieversorgung setzt auf grüne, erneuerbare Quellen, um den wachsenden Bedarf zu decken. Gleichzeitig müssen Netze durch intelligente Technologien eine größere Kapazität und Stabilität gewährleisten. Dies stellt für Stromnetze eine Herausforderung dar, die bereits heute mit maximaler Strombelastbarkeit sicher und zuverlässig betrieben werden müssen.
Zum Schutz wertvoller Stromkabelinfrastrukturen werden häufig große Sicherheitsreserven eingeplant, die die Effizienz der Netze einschränken können. AP Sensing bietet Ihnen die ideale Lösung mit ortsverteilter faseroptischer Temperaturmessung (Distributed Temperature Sensing, DTS) und ortsverteilter Akustiksensorik (Distributed Acoustic Sensing, DAS), um den Schutz Ihrer Anlagen mit der Optimierung der Übertragungsleistung in Einklang zu bringen. Unsere Lösung lokalisiert effektiv die Ursachen von Kabelausfällen und potenziellen Engpässen.
Notwendigkeit der Stromnetzüberwachung
Mit wachsendem Energiebedarf und dem beschleunigten Übergang zu erneuerbaren Energien benötigen Stromnetze mehr Interkonnektivität und Stabilität durch intelligente Technologien.
Netzbetreiber stehen vor der Herausforderung, Effizienz mit Sicherheit und Zuverlässigkeit zu vereinen. Der Betrieb bei maximal sicherer Strombelastbarkeit erfordert eine sorgfältige Überwachung, um Überlastungen und mögliche Ausfälle zu vermeiden. Der Vergleich aktueller Lasten mit Planwerten hilft, die mögliche Erhöhung der Dauerlast sicher zu bestimmen. Spitzenlasten und Notfälle zu bewältigen ist ebenfalls eine Herausforderung, insbesondere wenn es darum geht, kritische Abschnitte von Kabeln zu identifizieren, die Schwachstellen im Netz darstellen können.
Eine ganzheitliche Kabelzustandsüberwachung bietet die technologische Grundlage für eine sichere und zuverlässige Stromübertragung und -verteilung.
AP Sensings innovative Überwachungs-Lösungen
AP Sensings ortsverteilte faseroptische Sensorik-Systeme (Distributed Fiber Optic Sensing, DFOS) für Temperatur- und Akustikmessungen bieten Ihnen die ideale Lösung zur Überwachung und zum Schutz Ihrer Strominfrastruktur.
Unsere einzigartige Technologie ermöglicht lückenlose Echtzeitmessungen entlang des gesamten Stromnetzes. Sie lokalisiert präzise thermische Überlastungen sowie Kabelschäden, berechnet die tatsächliche Strombelastbarkeit, prognostiziert Notfallreserven und berechnet die Verlegetiefe von Seekabeln. Mit unseren Überwachungslösungen erreichen Sie maximale Netzleistung unter sicheren Betriebsbedingungen.

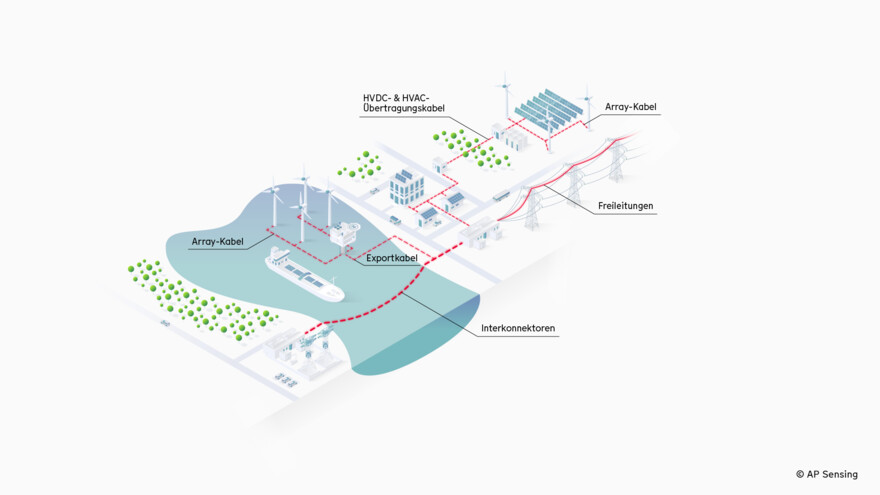

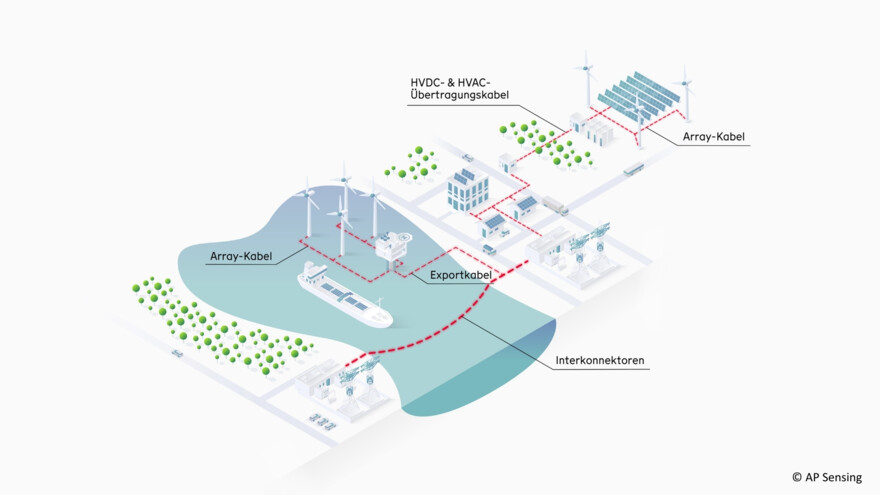

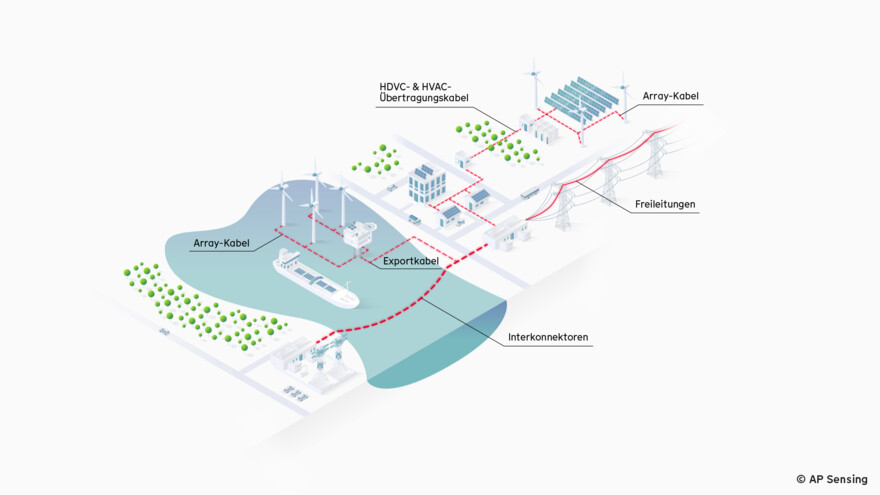

Wir bieten durchdachte und umfassende Lösungen für Ihre Anwendungen, einschließlich:
- HGÜ – Hochspannungs-Gleichstrom-Übertragung (für HVDC)
- HDÜ – Hochspannungs-Drehstrom-Übertragung (für HVAC)
- Array-Kabel
- Verteilnetzkabel
- Industrie- und Gewerbegebäude
- Rechenzentren / Informationsmanagement
- Umspannwerke / Netzanschlusspunkte
- Energiespeicherung und -verteilung
- Weitere kritische Infrastrukturen (z.B. Banken, Telekommunikation)
Überwachungsparameter & Anwendungsbereiche im Stromnetz
Erdkabel
Die Überwachung von Erdkabeln ist entscheidend für die Zuverlässigkeit und das Vermeiden von Ausfällen durch Umwelt- und mechanische Einflüsse. Fortschrittliche Technologien wie DTS und DAS spielen eine Schlüsselrolle bei der frühzeitigen Fehlererkennung und der Optimierung von Wartungsstrategien. Mehr erfahren
Seekabel
Weltweit gibt es etwa 1,4 Millionen Kilometer aktive Unterseekabel. Die Überwachung dieser Kabel ist essenziell für die Zuverlässigkeit und Effizienz der Stromübertragung. Die DFOS-Lösungen von AP Sensing verbessern die Fehlererkennung, thermische Leistung und Sicherheit von Seekabeln. Mehr erfahren
Sammelschienensysteme
Das Verteilnetz bildet das Rückgrat moderner Stromversorgungssysteme und spielt eine entscheidende Rolle bei der Stromlieferung an Unternehmen und Haushalte. Kontinuierliche Überwachung ist der Schlüssel für eine vorausschauende Wartung, die eine 24/7-Aufsicht ermöglicht und so optimale Leistung und frühzeitige Fehlererkennung sicherstellt. Minimieren Sie Ausfallzeiten und erhöhen Sie die Zuverlässigkeit Ihres Stromverteilungsnetzes mit verteilter faseroptischer Sensorik. Mehr erfahren
Technologie
Distributed Temperature Sensing (DTS)
DTS ist für die Überwachung des Stromnetzes entscheidend. Es bietet eine kontinuierliche Temperaturüberwachung von Stromkabeln, erkennt Hotspots und thermische Engpässe und liefert Daten zum Betriebsstatus, zur Zustandsbewertung und zur Stromkreisbewertung (RTTR/ DCR).
Distributed Acoustic Sensing (DAS)
DAS bietet präzise Fehlererkennung und -lokalisierung für Kabel sowie Schutz vor Aktivitäten von Dritten (TPI) sowohl an Land (z. B. Kabeldiebstahl, Grabungen und Bohrungen) als auch Offshore (z. B. Ankerwürfe und -schleppungen). Durch die 24/7-Akustiküberwachung unterstützt DAS eine effiziente Zustandsüberwachung von Energiekabeln und ermöglicht die Optimierung von Übertragungs- und Verteilnetzen, während gleichzeitig die Betriebskosten entlang der gesamten Anlage reduziert werden.
Distributed Temperature & Strain Sensing (DTSS)
Distributed Temperature & Strain Sensing (DTSS) ermöglicht die kontinuierliche Überwachung von Temperatur und mechanischer Belastung entlang von Stromkabeln, um thermische Anomalien, mechanische Belastungen und mögliche Kabelschäden zu erkennen. Es liefert in Echtzeit Einsichten zur Zustandsbewertung, betrieblichen Integrität und Stromkreisbewertung (RTTR/DCR). Somit wird die Netzzuverlässigkeit verbessert und eine vorausschauende Wartung ermöglicht.
Unsere innovativen Softwarelösungen
Faserbasierte Stromüberwachung (FbCM)
AP Sensings Fiber-based Current Monitoring (FbCM) erweitert die Funktionalität der DAS-Technologie um die elektrische Zustandsüberwachung durch die Messung der Schirmströme. Mantelströme sind Indikatoren für den Zustand des Energiekabels. AP Sensings FbCM-Lösung erkennt Probleme wie beispielsweise Fehler in der Isolierung, Mantelbeschädigungen und Erdschlüsse in Echtzeit.
SmartVision-Software
Die SmartVision-Managementsuite von AP Sensing zeigt den Zustand Ihres Stromnetzes auf einen Blick - gesteuert über eine benutzerfreundliche grafische Benutzeroberfläche (GUI). Die Software integriert DTS-, DAS-, CCTV- und andere Sensoren nahtlos in eine zentrale Plattform. Stromkreislayouts werden kartiert und farbcodiert dargestellt, um die gemessenen Kabeltemperaturen sowie Änderungen der akustischen Muster anzuzeigen. Temperaturdiagramme und Hotspot-Tabellen sind leicht verfügbar. Kabelroutenabschnitte können individuell für flexible Alarmstufen und -arten definiert werden. Interessante Punkte wie Kabelverbindungen, horizontale Bohrungen und Kabelschächte können mit historischen Trendanalysen untersucht werden, wobei alle historischen Daten jederzeit abrufbar sind.
Machine Learning Transient Alarm (MLTA)
Unser Machine Learning Transient Alarm (MLTA) erkennt abnormales Temperaturverhalten, welches sonst innerhalb der von DTS-Systemen erfassten Temperaturdaten verborgen bleibt. Mit unserer einzigartigen MLTA-Technik können thermische Transienten entlang der überwachten Anlage isoliert werden, wodurch auch kleinste thermische Veränderungen erkannt werden. Dies ermöglicht schnelle und zuverlässige Alarmierung.
Kabellastberechnung in Echtzeit (RTTR)
Das Real-Time Thermal Rating (RTTR) oder Dynamic Cable Rating (DCR) berechnet kontinuierlich die Leiter-Temperatur eines Stromnetzes, indem es den aktuellen Lastfluss, die Lasthistorie, aktuelle thermische Bedingungen und weitere Faktoren berücksichtigt. Gleichzeitig prognostiziert es die maximal zulässige Last für den Normalbetrieb und für Notfallsituationen. Basierend auf den Industriestandards IEC 60287, IEC 60853 sowie Finite-Elemente-Modellierung können Sie Ihr Netz mit der höchstmöglichen sicheren Last und leistungsfähiger Prognose betreiben.
Überwachung der Verlegetiefe (DoBS)
Für Seekabel kann ein Depth-of-Burial-State (DoBS) Modul in die SmartVision-Software integriert werden, um die Verlegetiefe des Kabels zu berechnen. Veränderungen der Verlegetiefe entlang des Kabels werden erkannt, was zu erheblichen Kosteneinsparungen führen kann. Zusätzlich können freiliegende Seekabelabschnitte erkannt und Gegenmaßnahmen eingeleitet werden.
Wir erfüllen Branchenstandards wie ISO 9001, ISO 14001, ISO 45001 und ISO 27001 für Cybersicherheit.
Mit nachgewiesener Expertise und kontinuierlicher Innovation bietet AP Sensing eine vollständig integrierte End-to-End-Lösung – Made in Germany. Unser Team arbeitet eng mit Ihnen zusammen, um die richtige Kombination von Technologien für Ihre Anforderungen auszuwählen. Darüber hinaus bieten wir Vor-Ort-Services, Hotline- und Online-Support, Wartung sowie Produktschulungen an.
In unserer Mediathek finden Sie alle unsere Broschüren, Anwendungsflyer, Produktflyer, Videos und weitere Case Studies überwiegend in englischer Sprache.
Video (EN): Power Cable Monitoring for Subsea Cables, Buried Cables & Overhead Lines
