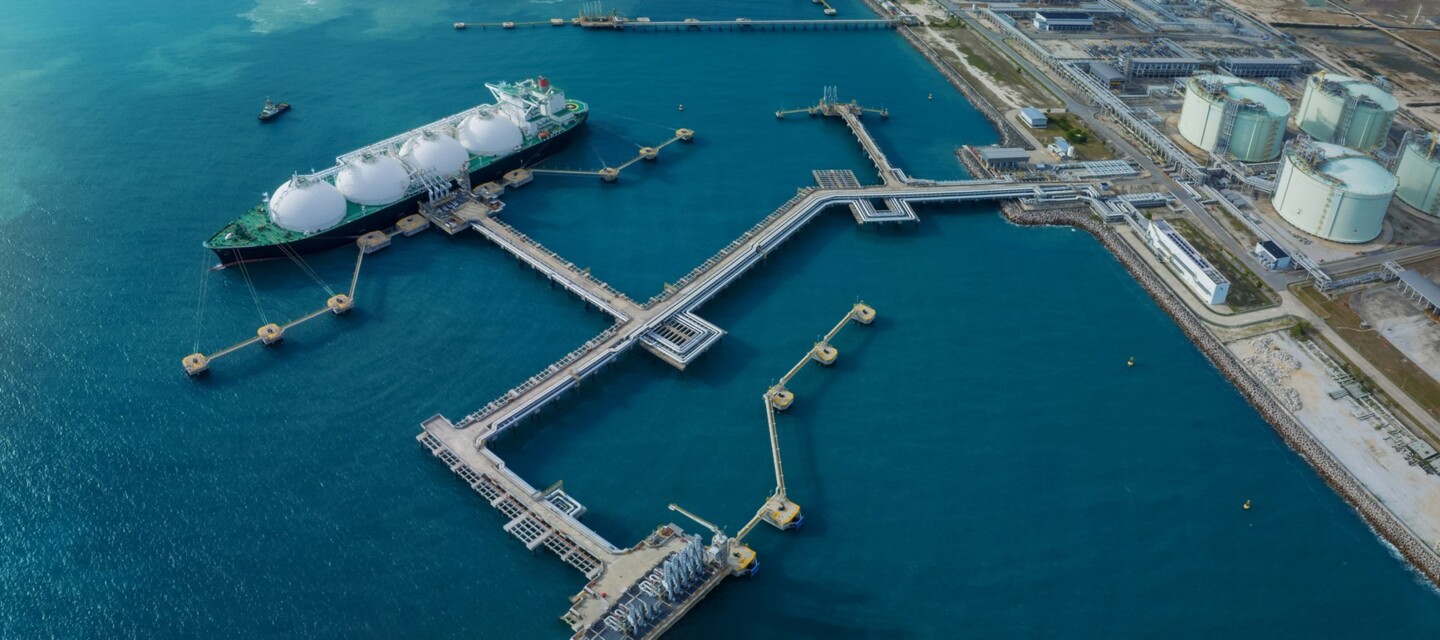

LNG-Terminals

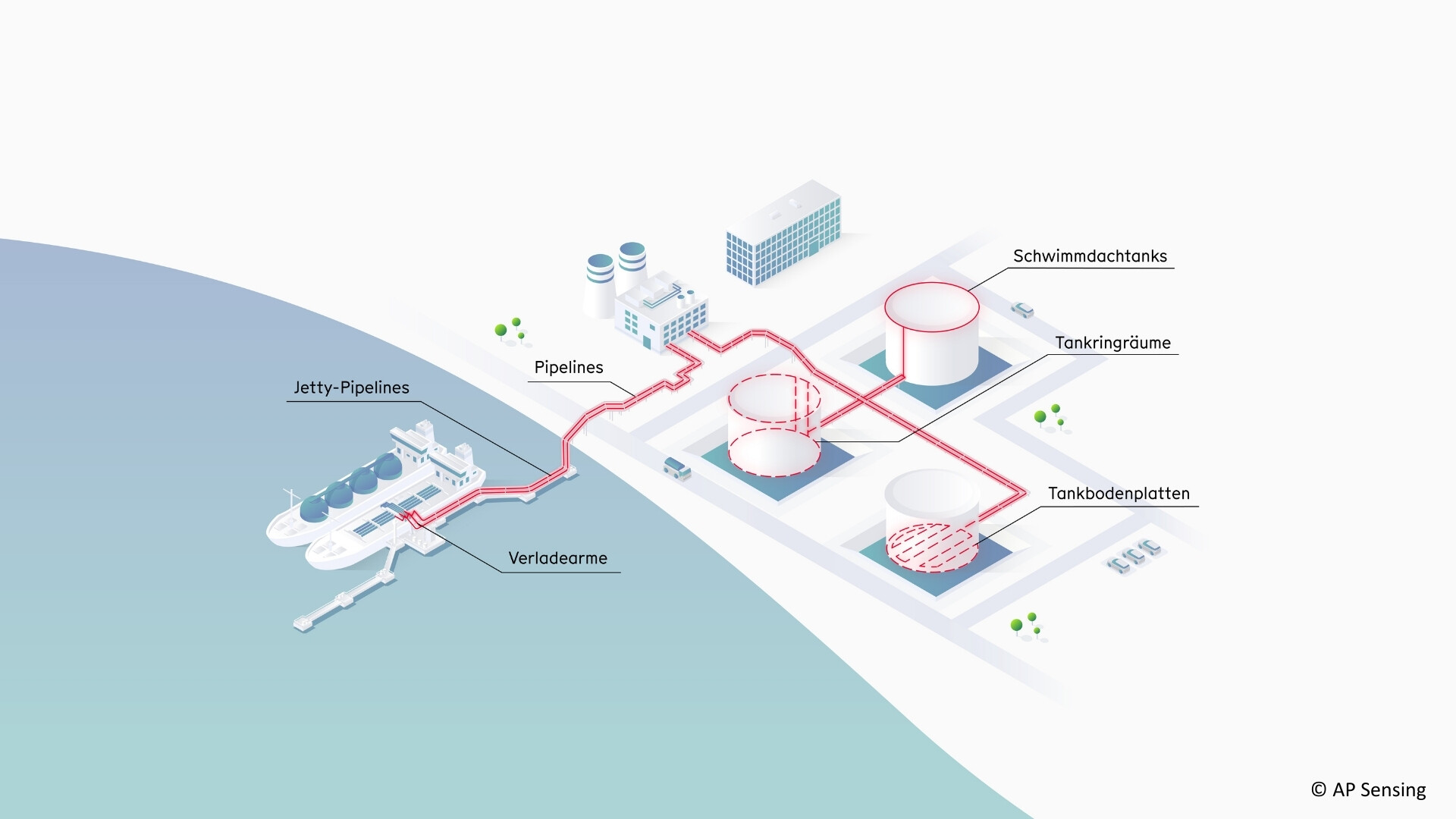

Leckagen in Rohrleitungen oder Tanks führen zu extrem niedrigen Temperaturen, die das faseroptische Sensorkabel zuverlässig erkennt und präzise bis auf wenige Meter lokalisiert – sei es entlang der Leitung, im Tankzwischenraum oder rund um Auffangbecken. Für verschiedene Bereiche können individuelle Alarmgrenzen definiert werden, um frühzeitige Warnungen und Hauptalarme gezielt auszulösen. Die intelligenten Alarmfunktionen von AP Sensing umfassen Maximal-, Minimal- und Gradientenalarme, um eine optimale Leistung zu gewährleisten. Unsere DTS-Lösung bietet die geringste Fehlalarmrate der Branche. Alarme werden über Standardprotokolle wie Modbus TCP und/oder kabelgebundene Relaiskontakte an das SCADA/DCS-System übertragen.

Während der Tankkonstruktion wird die Sensorfaser im Zwischenraum zwischen den beiden Tankwänden verlegt. Tritt eine Leckage auf, führt das Austreten von kalten oder kryogenen Flüssigkeiten zu einem Temperaturabfall im Tankzwischenraum. Aufgrund der niedrigen Temperatur der Flüssigkeit erkennt das DTS-System selbst kleinste Leckagen schnell und mit einer äußerst geringen Fehlalarmrate.

Verflüssigtes Gas wird zudem zuverlässig erkannt, indem das DTS-Sensorkabel entlang des Randes der Auffangbereiche verlegt wird. Sobald die austretende Flüssigkeit diese Bereiche erreicht, sinkt die Temperatur und löst einen Alarm aus.

Das DTS-System überwacht in Echtzeit die gesamte Fundamentfläche sowie das Heizsystem – mit einer räumlichen Auflösung von bis zu einem halben Meter. Das Sensorkabel wird in den Heizelementkanälen innerhalb des Fundaments verlegt und liefert alle 50 cm präzise Temperaturdaten. Neben der Überwachungsfunktion trägt die Temperaturmessung auch zur Energieeinsparung bei: Durch die Identifikation von Hotspots und Kältezonen kann die Heizleistung optimiert werden. Von den Anlegerleitungen über die Prozessbereiche bis hin zu den Tanks: Die DTS-Lösung von AP Sensing liefert Temperaturgradienten während der Abkühlphase und stellt sicher, dass mechanische Spannungen in Rohrleitungen innerhalb der spezifizierten Grenzen bleiben. Zudem identifiziert das System Leckagen sowie mögliche Isolationsprobleme, die mit bloßem Auge nicht erkennbar sind. Pipelines für verflüssigte Gase wie LPG, Ammoniak oder Wasserstoff profitieren ebenfalls von der schnellen und präzisen Leckageerkennung. So lassen sich schwerwiegende Folgeschäden zuverlässig verhindern.

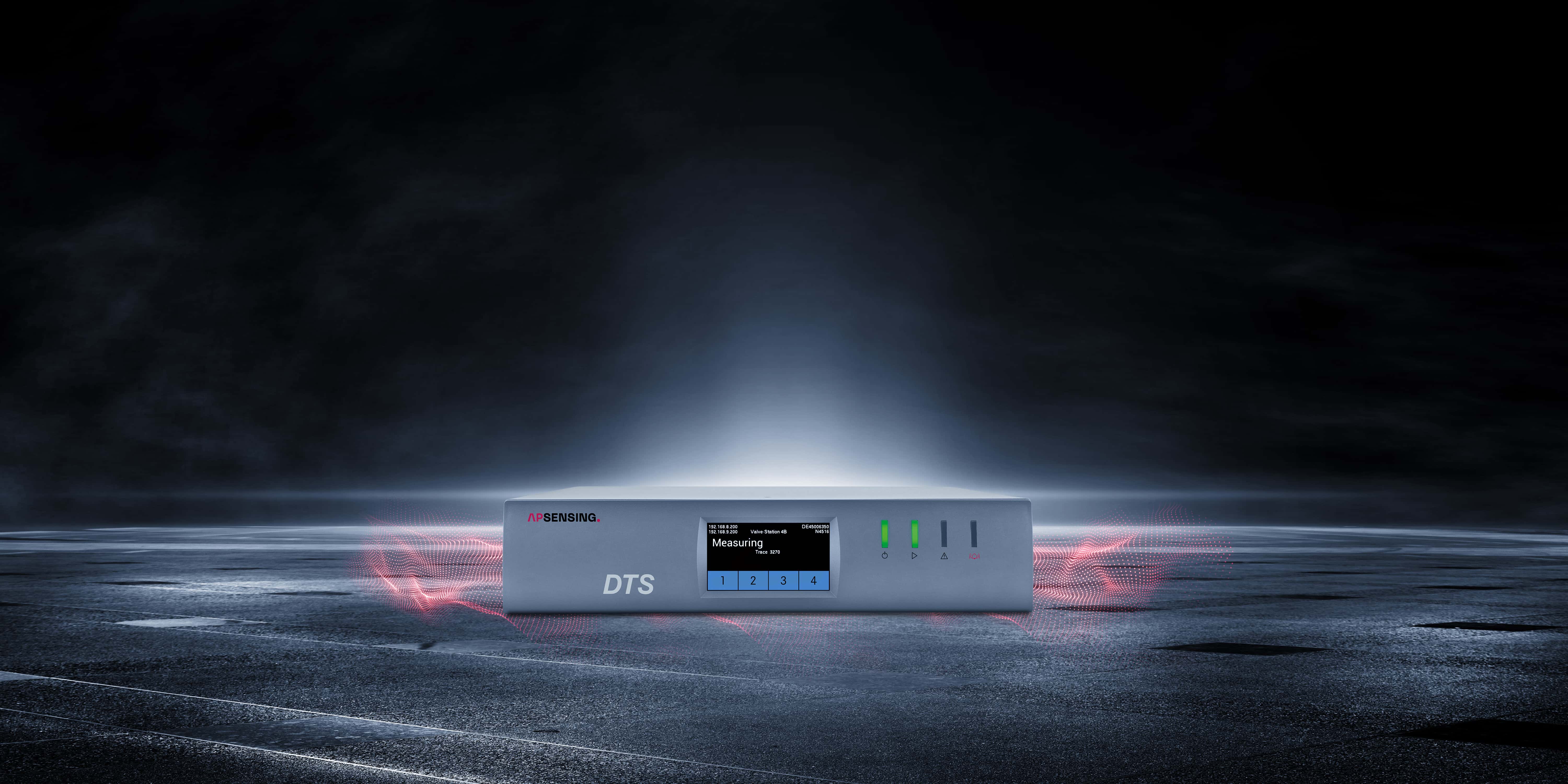

Die DTS-Lösungen von AP Sensing entsprechen internationalen Sicherheits- und Industrienormen. Betreiber erhalten alle kritischen Informationen, einschließlich Temperaturdaten, selbst für schwer zugängliche Bereiche innerhalb eines Tanks. Unser System ist für hochgefährliche explosionsfähige Atmosphären zertifiziert (ATEX / IECEx) und entspricht der Sicherheitsnorm IEC 61508 SIL2. Es ist nahezu wartungsfrei und eignet sich ideal für entlegene, schwer zugängliche Standorte. Diese Benutzerfreundlichkeit geht mit einer äußerst zuverlässigen Leistung einher – dank eines sicheren, energieeffizienten Lasers und einer langen Produktlebensdauer. Unser Angebot umfasst zudem speziell angepasste Sensorkabel, die den jeweiligen Anwendungsanforderungen entsprechen – mit hoher Robustheit und einem breiten Temperaturmessbereich.
