Pipelines und LNG-Terminals sind kritische Infrastrukturen, bei denen selbst kleinste Zwischenfälle zu erheblichen Risiken führen können - von Sicherheitsrisiken über Betriebsunterbrechungen bis hin zu hohen Kosten. Die Überwachung dieser Anlagen wird unter anspruchsvollen Bedingungen immer komplexer, da zuverlässige Echtzeitinformationen erforderlich sind.
Die verteilten faseroptischen Sensoren von AP Sensing ermöglichen eine lückenlose Überwachung von Pipelines. Lecks und potenzielle Gefahren werden schnell erkannt und präzise lokalisiert.
Herausforderungen verstehen
Pipeline- und LNG-Terminalbetreiber stehen vor einzigartigen und anspruchsvollen Herausforderungen. Pipelines sind verschiedenen Risiken ausgesetzt, z. B. das Auftreten von Lecks, Diebstahl, Eingriffe durch Dritte (Third Party Intrusion, TPI) und strukturelle Belastungen. Eine kontinuierliche Überwachung ist erforderlich, um die Betriebssicherheit und den Umweltschutz zu gewährleisten. Zudem ist die frühzeitige Erkennung von Leckagen oder unbefugten Aktivitäten über große Distanzen komplex und zeitkritisch.
Für LNG-Terminals bringt der Umgang mit kryogenen Materialien spezifische Risiken mit sich, darunter Leckagen in Sicherheitsbereichen, thermische Belastungen und potenzielle Anlagenausfälle. Die Sicherheit während der Verflüssigung, Lagerung und Wiederverdampfung hat oberste Priorität.
Beide Branchen benötigen fortschrittliche, echtzeitfähige und nicht-invasive Überwachungslösungen, um die Sicherheit zu erhöhen, Ausfallzeiten zu minimieren und strenge Sicherheits- und Umweltvorschriften einzuhalten. Eine effektive Bewältigung dieser Herausforderungen hilft Betreibern, ihre Anlagen zu schützen, Kosten zu senken und die betriebliche Effizienz zu steigern.
Überwachungslösungen von AP Sensing
Die verteilte faseroptische Sensorik (engl. Distributed Fiber Optic Sensing, DFOS) von AP Sensing bietet eine zuverlässige Lösung für die umfassende Überwachung von Pipelines und LNG-Terminals. Mit Tausenden von Installationen weltweit ermöglichen unsere fortschrittlichen Systeme eine präzise Leckageerkennung, Echtzeit-PIG-Tracking und die Erkennung unbefugter Eingriffe – für den durchgehenden Schutz kritischer Infrastrukturen. Unsere Lösungen sind auf höchste Zuverlässigkeit und Leistung ausgelegt. Sie sichern den Betrieb, minimieren Risiken und reduzieren Ausfallzeiten – selbst unter extremen Bedingungen.
Wir bieten durchdachte, ganzheitliche Lösungen für die Herausforderungen im Pipelineschutz.
Kernfunktionen.
- Leckageerkennung und -lokalisierung in Pipelines
- Erkennung unbefugter Eingriffe (Third Party Intrusion, TPI) / Intrusion Detection System (IDS)
- Verfolgen von Molchen (PIGs - Pipeline Inspection Gauge)
- Erkennung von Bodenbewegungen
- Detektion und Lokalisierung von Hotspots und Kältezonen

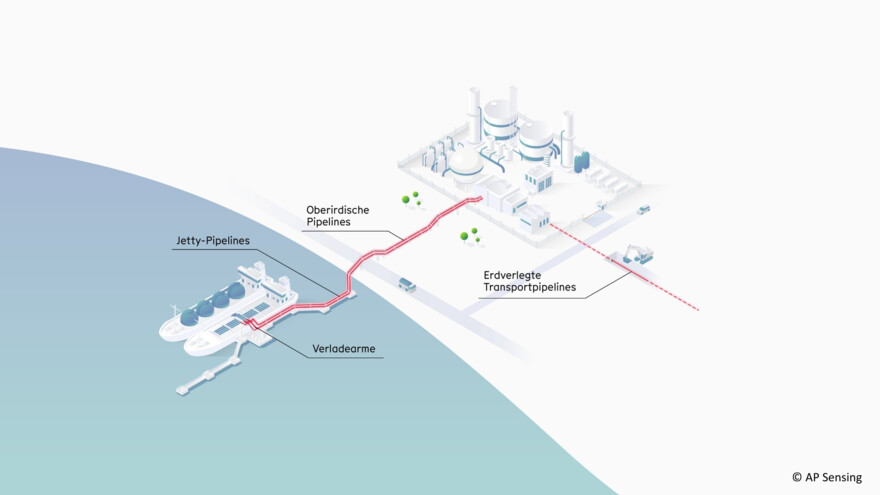

- Jetty-Pipelines
- Verladearme
- Pipelines
- Schwimmdachtanks
- Tankringräume
- Tankbodenplatten
- Oberirdische Pipelines
- Erdverlegte Transportpipelines
- Isolierte Pipelines
- Blockventilstationen
Pipelines
AP Sensing bietet fortschrittliche Überwachungslösungen für eine Vielzahl von Pipelines – darunter beheizte Pipelines, erdverlegte und oberirdische Leitungen sowie Unterwasserpipelines. Unsere Systeme überwachen auch Pipelines, die Rohöl, raffinierte Produkte, LNG, LPG, Wasser, Schlämme und kryogene Flüssigkeiten transportieren. Kritische Ereignisse wie Leckagen, Risse, unbefugte Eingriffe durch Dritte und Strömungsbehinderungen durch Flüssigkeitsansammlungen, Hydratbildung oder Wachsschichten werden zuverlässig erkannt und das Verfolgen von Molchen in Echtzeit ermöglicht. Dank präziser Ereigniserkennung und kontinuierlicher Überwachung tragen wir dazu bei, den sicheren und effizienten Betrieb Ihrer Pipeline zu gewährleisten. Mehr lesen
LNG-Terminals
Mit umfassender Erfahrung in Ammoniakanlagen, Regasifizierungs- und Verflüssigungsanlagen sowie Transportterminals bietet AP Sensing zuverlässige Überwachungslösungen für LNG- und kryogene Anwendungen. Unsere verteilte faseroptische Sensortechnologie eignet sich ideal zur Überwachung kritischer Anlagen wie Auffangbecken, Anlegerleitungen, Tankzwischenräume, Schwimmdachtanks und Pipelines.
Unsere Lösungen erfassen entscheidende Ereignisse, darunter Gas- oder Flüssigkeitslecks, den Abkühlungsverlauf an Verladestegen, Leckagen in Tankzwischenräumen sowie Brand- oder Hotspot-Bildung in Lager- und Prozessbereichen. Durch präzise Ereignislokalisierung und kontinuierliche Überwachung tragen wir dazu bei, die Sicherheit und Effizienz Ihrer LNG-Anlagen zu gewährleisten. Mehr lesen
Technologie
AP Sensings Überwachungslösungen für Pipelines und LNG-Terminals basieren auf drei fortschrittlichen Technologien: Distributed Acoustic Sensing (DAS), Distributed Temperature Sensing (DTS) und Distributed Temperature & Strain Sensing (DTSS). Diese eigenständigen Technologien können auch kombiniert werden, um Redundanz zu schaffen und Leckagen schnell zu verifizieren – für einen umfassenden Schutz Ihrer Anlagen.
Distributed Acoustic Sensing
DAS ergänzt DTS, indem es Leckagen anhand von Geräuschen, Vibrationen und temperaturbedingten Veränderungen durch austretende Flüssigkeiten erkennt. Zudem ermöglicht DAS die Echtzeitverfolgung von Molchen, indem es deren Geschwindigkeit und Position bestimmt, und auf diese Weise Ablagerungen oder andere mechanische Einschränkungen identifiziert. Darüber hinaus ist DAS ein effektives System zur Erkennung unbefugter Eingriffe. Es identifiziert Aktivitäten wie Grabungen, Bohrungen an der Pipeline oder das Ziehen von Ankern über den Meeresboden und unterstützt die Überwachung der Fließsicherung.
Distributed Temperature Sensing
DTS erkennt und analysiert Temperaturveränderungen entlang der Pipeline. Leckagen werden durch die Lokalisierung von heißen oder kalten Zonen identifiziert, die durch austretende Flüssigkeiten entstehen. Die Pipeline wird in Zonen unterteilt, sodass für bestimmte Bereiche präzise Einstellungen und Alarmgrenzen definiert werden können. Dies ermöglicht eine genaue Erkennung und Lokalisierung von Leckagen.
Distributed Temperature & Strain Sensing
DTSS erweitert die Überwachungsmöglichkeiten, indem es Bodenbewegungen durch die Messung mechanischer Dehnungen im faseroptischen Kabel erkennt. Dadurch lassen sich potenzielle Risiken für die strukturelle Integrität der Pipeline identifizieren, die durch Geländeverschiebungen oder mechanische Spannungen entstehen.
Zusammen bieten diese Technologien eine lückenlose und zuverlässige Überwachungslösung für Pipelines und LNG-Terminals – für mehr Sicherheit, Betriebskontinuität und Effizienz.
Unsere innovativen Softwarelösungen
SmartVision-Software
Die SmartVision-Managementsuite von AP Sensing vereinfacht die Anlagenüberwachung mit einer benutzerfreundlichen grafischen Oberfläche. Sie integriert Daten von DAS, DTS, DTSS, CCTV und anderen Sensoren auf einer einzigen Plattform. Dank fortschrittlicher Ereignisvisualisierung – einschließlich integrierter Karten, Anlagenansichten und Wasserfalldiagramme – ermöglicht SmartVision schnelle Entscheidungen und kurze Reaktionszeiten durch präzise Ereignislokalisierung.
SmartVision lässt sich problemlos in SCADA- und DCS-Systeme einbinden. Mit der proprietären SmartAlarm-Technologie bietet die Software eine schnelle und zuverlässige Ereignisklassifikation und erkennt selbst kleinste Leckagen durch eine fortschrittliche Musteranalyse.
Alarmmanagement
SmartAlarm wurde entwickelt, um Pipelines und LNG-Terminals unter verschiedenen Bedingungen zuverlässig zu schützen. Grundlegende Schwellenwerte für maximale Temperaturen, Temperaturgradienten oder Abweichungen von Durchschnittstemperaturen ermöglichen eine verlässliche Überwachung. Die Parameter können für jede Detektionszone individuell an Umweltbedingungen und kritische Schwellenwerte angepasst werden, um eine präzise Abstimmung auf die jeweilige Anwendung sicherzustellen.
Machine Learning Transient Alarm (MLTA)
Unser Machine Learning Transient Alarm (MLTA) erkennt ungewöhnliches Pipeline-Verhalten, das in den von DTS-Systemen erfassten Temperaturverläufen sonst verborgen bleiben würden. Mit unserer einzigartigen MLTA-Technik lassen sich thermische Transienten entlang der überwachten Pipeline isolieren, sodass selbst kleinste Kälte- und Hotspots erkannt und schnelle, zuverlässige Alarme ausgelöst werden.
Das Wichtigste im Überblick
- DAS und DTS verwandeln faseroptische Telekommunikationskabel in Sensorleitungen, die die gesamte Pipeline überwachen.
- Datenerfassung in Echtzeit mit hoher Genauigkeit entlang des gesamten optischen Sensorkabels.
- Die Faser ist vollständig passiv, immun gegen elektromagnetische Störungen (EMI) und nicht-intrusiv.
- Große Messreichweite und praktisch wartungsfrei über Jahrzehnte.
- DAS/DTS-Technologien werden nicht von hydraulischen Strömungsverhältnissen der Pipeline beeinflusst, z. B. durch Druckstöße, Schlackefluss oder Mehrphasenströmungen.
Mit nachgewiesener Expertise und kontinuierlicher Innovation bietet AP Sensing eine vollständig integrierte End-to-End-Lösung – Made in Germany. Unser Team arbeitet eng mit Ihnen zusammen, um die richtige Kombination von Technologien für Ihre Anforderungen auszuwählen. Darüber hinaus bieten wir Vor-Ort-Services, Hotline- und Online-Support, Wartung sowie Produktschulungen an.
In unserer Mediathek finden Sie alle unsere Broschüren, Anwendungsflyer, Produktflyer, Videos und weitere Case Studies überwiegend in englischer Sprache.
Video (EN): Fiber Optic Pipeline & Terminal Monitoring
